Boîtes en carton-plume

Boîtes en carton-plume

Ultra-légère

Présentation : Laurent Berlivet

Un modèle vieillit souvent mal... et pas forcément à cause d'un atterrissage manqué. Il est facile de l'endommager lors du transport ou du stockage. Avec du carton-plume, il est enfantin de lui fabriquer une caisse de transport légère et suffisamment solide. Bien sûr, le volume de l'ensemble prend davantage de place mais ça permet de le conserver de façon beaucoup plus durable.

Le carton-plume (ou carton-mousse) est disponible en magasin de loisirs créatifs sous forme de plaques de différentes épaisseurs et de différentes dimensions. C'est une plaque mousse polyuréthane ou de polystyrène expansé recouverte sur ses deux faces par de fines feuilles de carton blanc genre bristol. C'est facile à découper à l'aide d'un cutter guidé par un réglet métallique. Le collage s'effectue aisément à la colle au pistolet. Il est également possible d'utiliser de la néoprène, soit de type classique pour le carton-mousse composé de polyuréthane, soit non styrophage type Uhu-Por pour le carton-plume afin de préserver l'expansé.

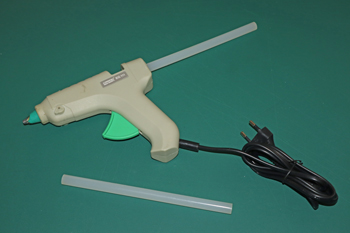

Le carton-plume Pistolet à colle

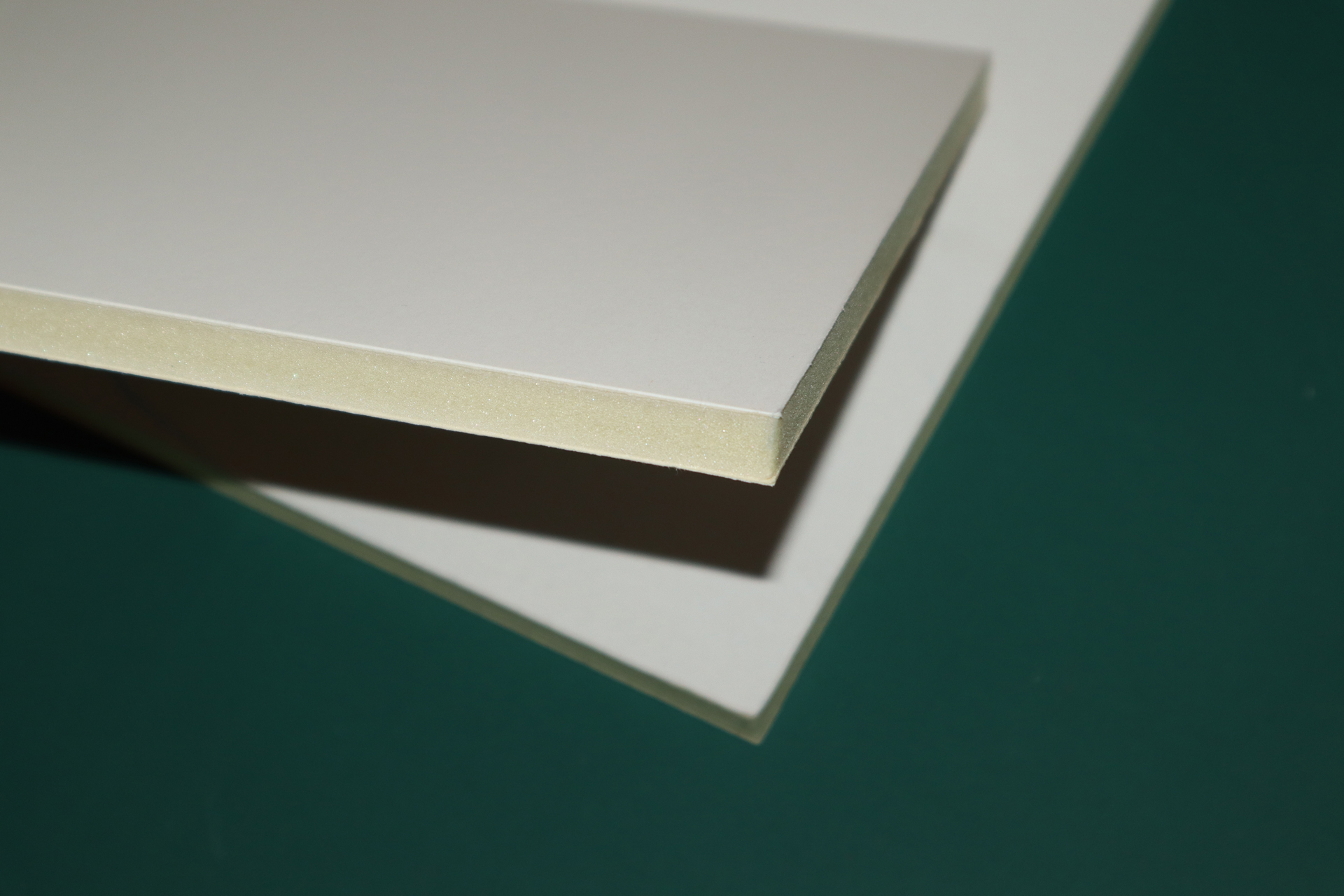

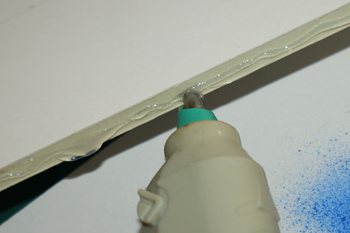

Le carton-plume : une plaque de mousse coffrée de chaque côté par du carton fin.   Le collage s'effectue à la colle au pistolet. C'est le plus rapide et c'est bon marché.

Collage Renfort d'angle
La colle est étalée rapidement sur la tranche à coller. Les morceaux sont plaqués sans tarder.Après séchage, il est possible d'appliquer un congé de colle dans les angles pour renforcer.

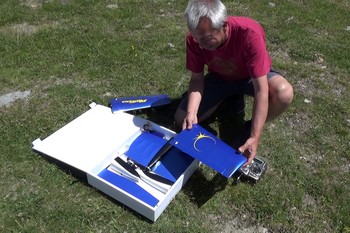

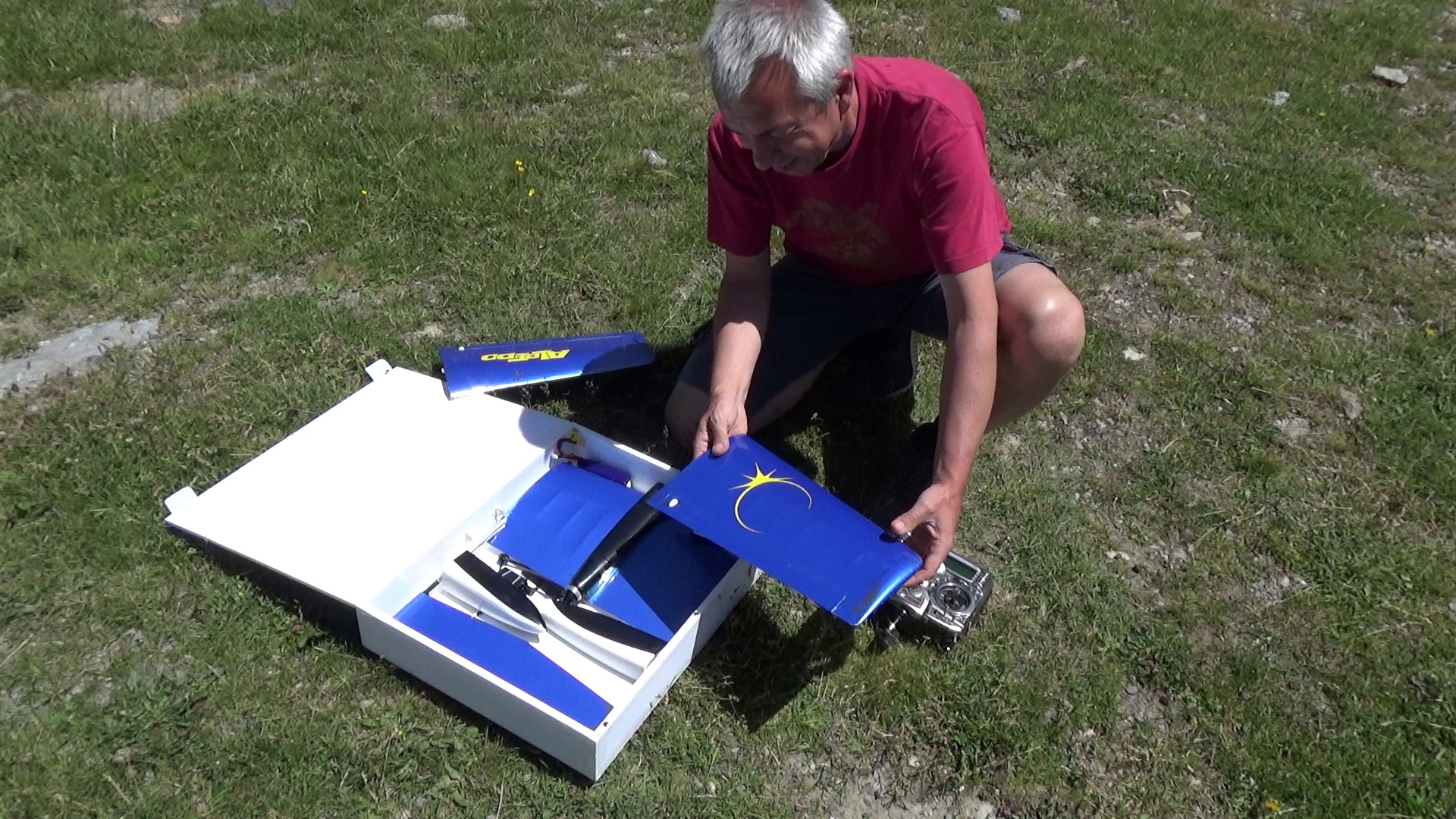

Albedo et sa caisse de transport

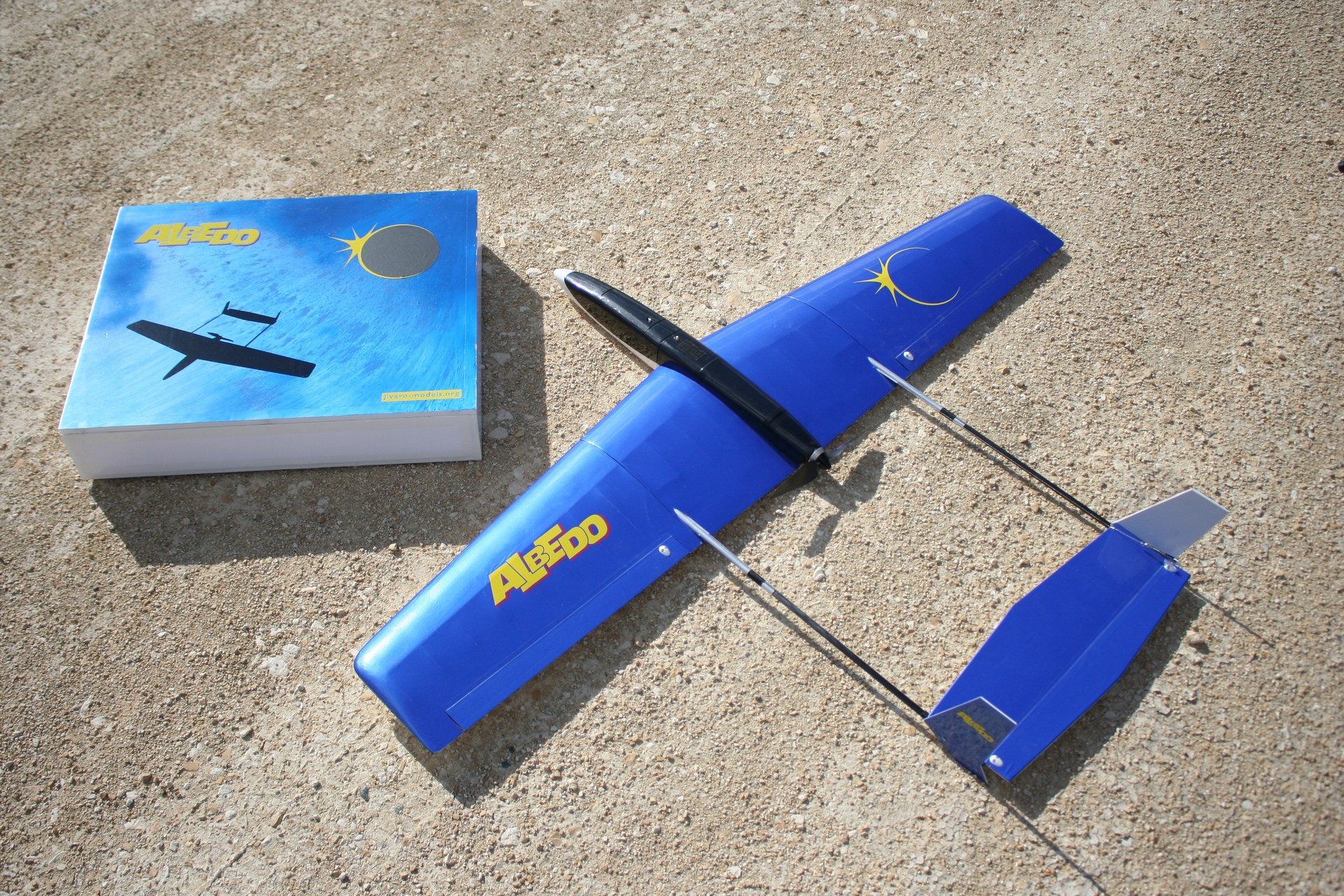

A côté de sa caisse de transport, l'Albedo est un motoplaneur entièrement démontable de 1,23 m d'envergure et de 93 cm de long. Son plan peut être téléchargé sur cette page.

Albedo entièrement démonté Valise avec poignée
Montage et démontage s'effectuent en quelques instants sans nécessiter le moindre outil.   Une fois démonté et rangé, il loge dans une caisse en carton-plume de 53x42x10,5 cm.

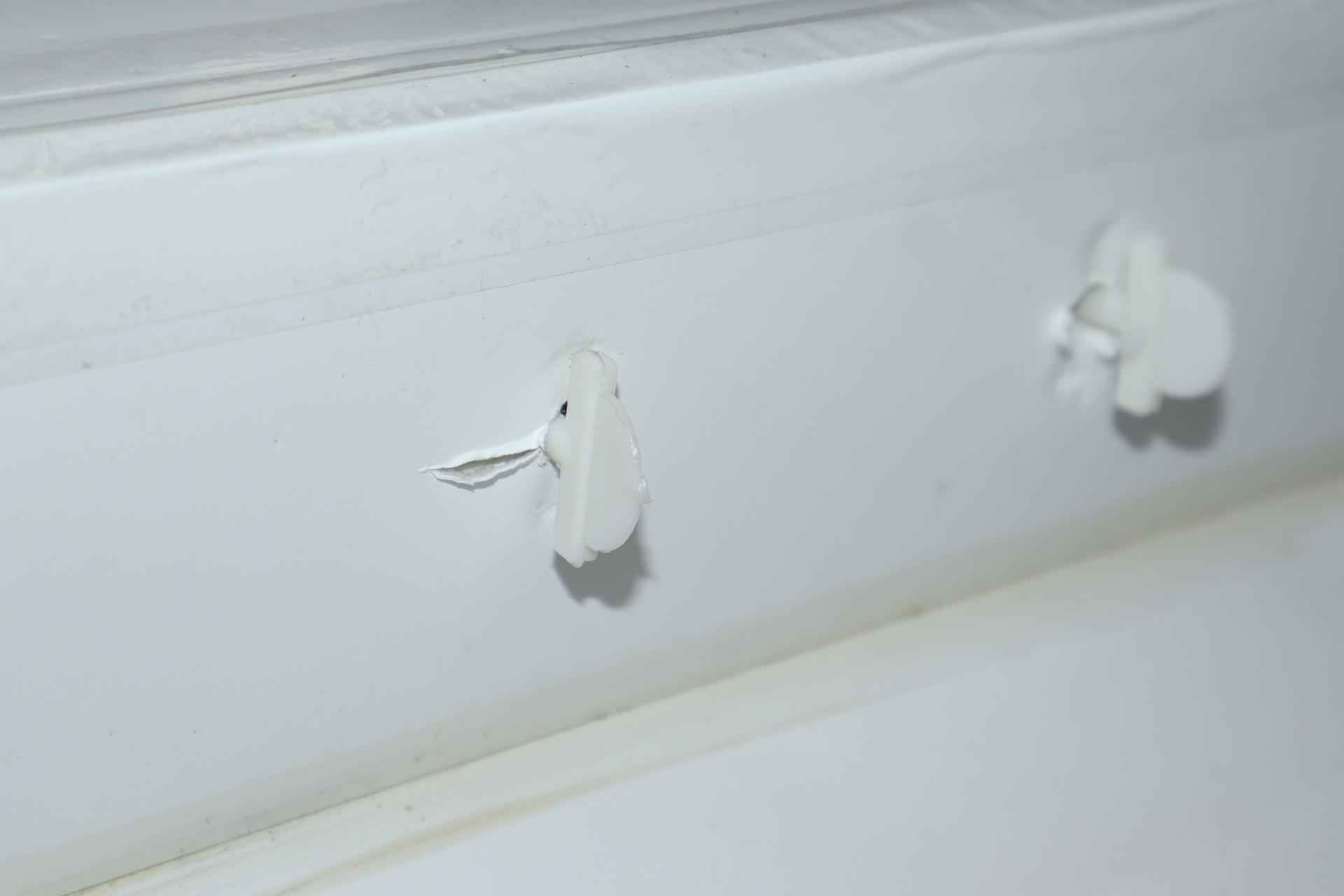

Poignée de transport Poignée dur de l'intérieur

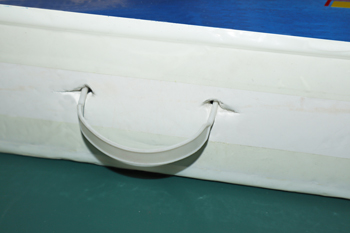

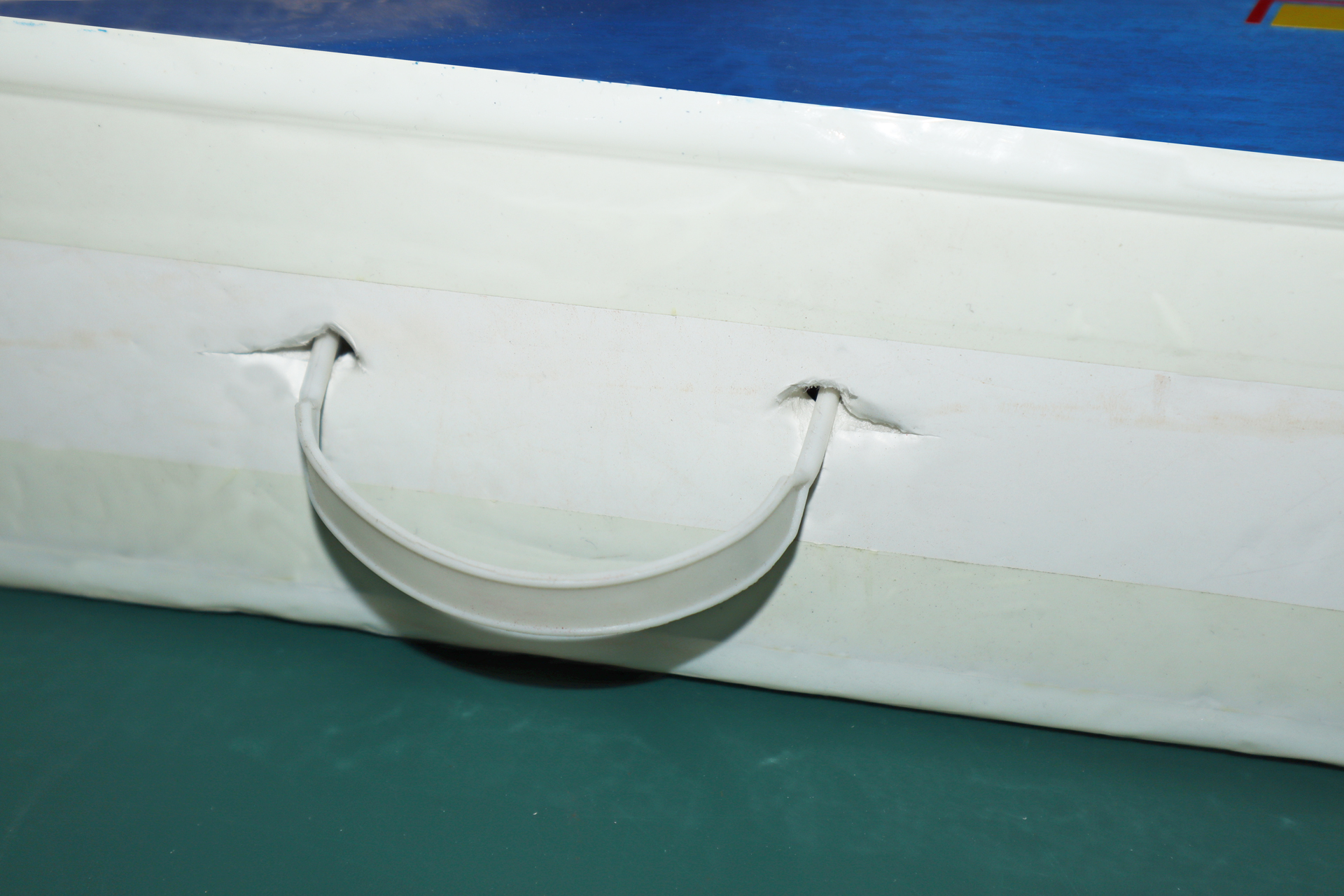

Une poignée en nylon récupérée sur un emballage est glissée au travers de 2 fentes bien centrées afin que la valise soit équilibrée.

Couvercle fermé Montage en cours
La charnière est réalisée avec du ruban adhésif large.

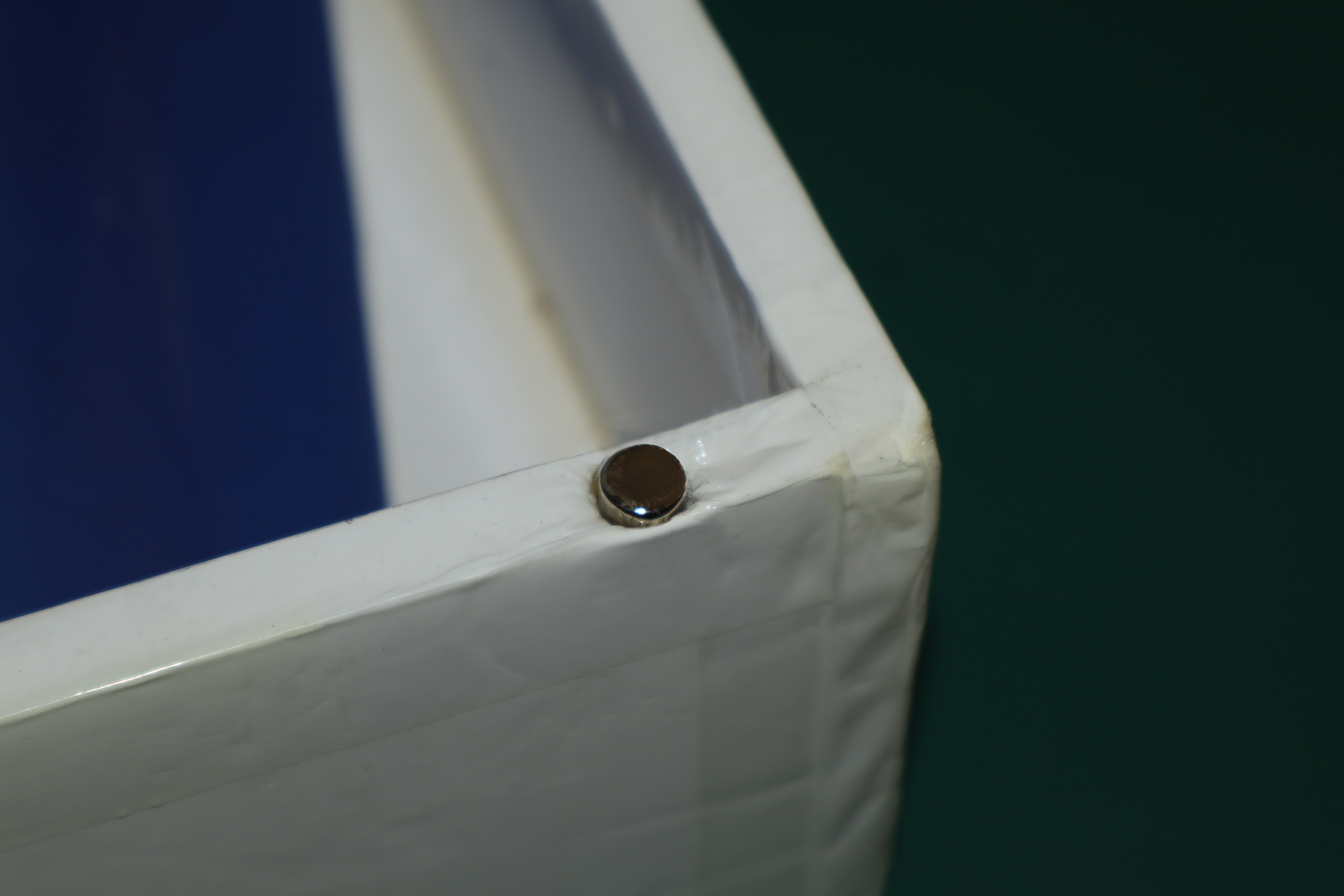

Aimant noyé dans l'épaisseur Aimant néodyme

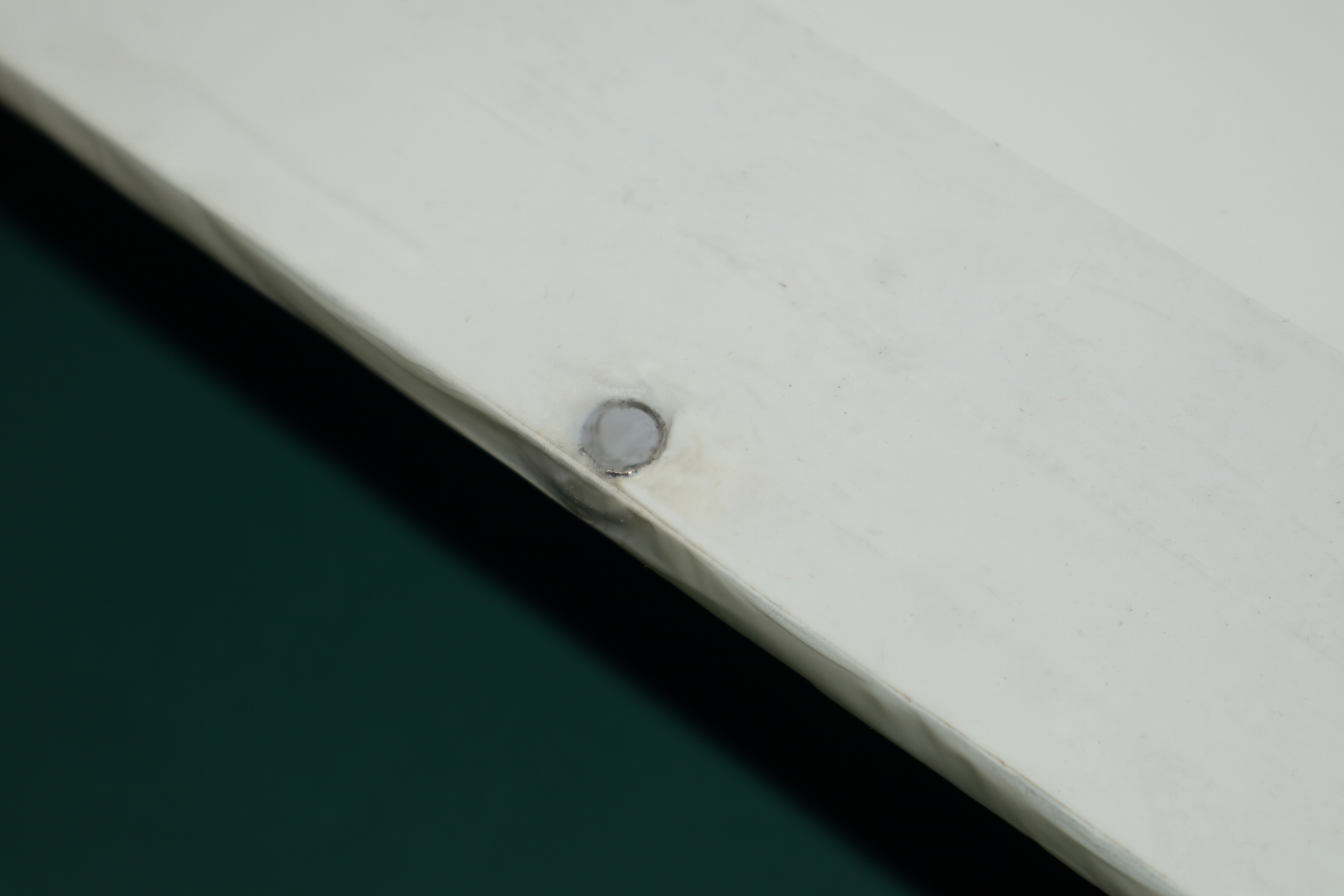

Le couvercle est maintenu plaqué avec des aimants néodyme collé d'ans l'épaisseur de la mousse. Pour un meilleur maintien car le collage d'aimants n'est jamais évident, ils peuvent être recouverts d'un morceau de ruban adhésif.

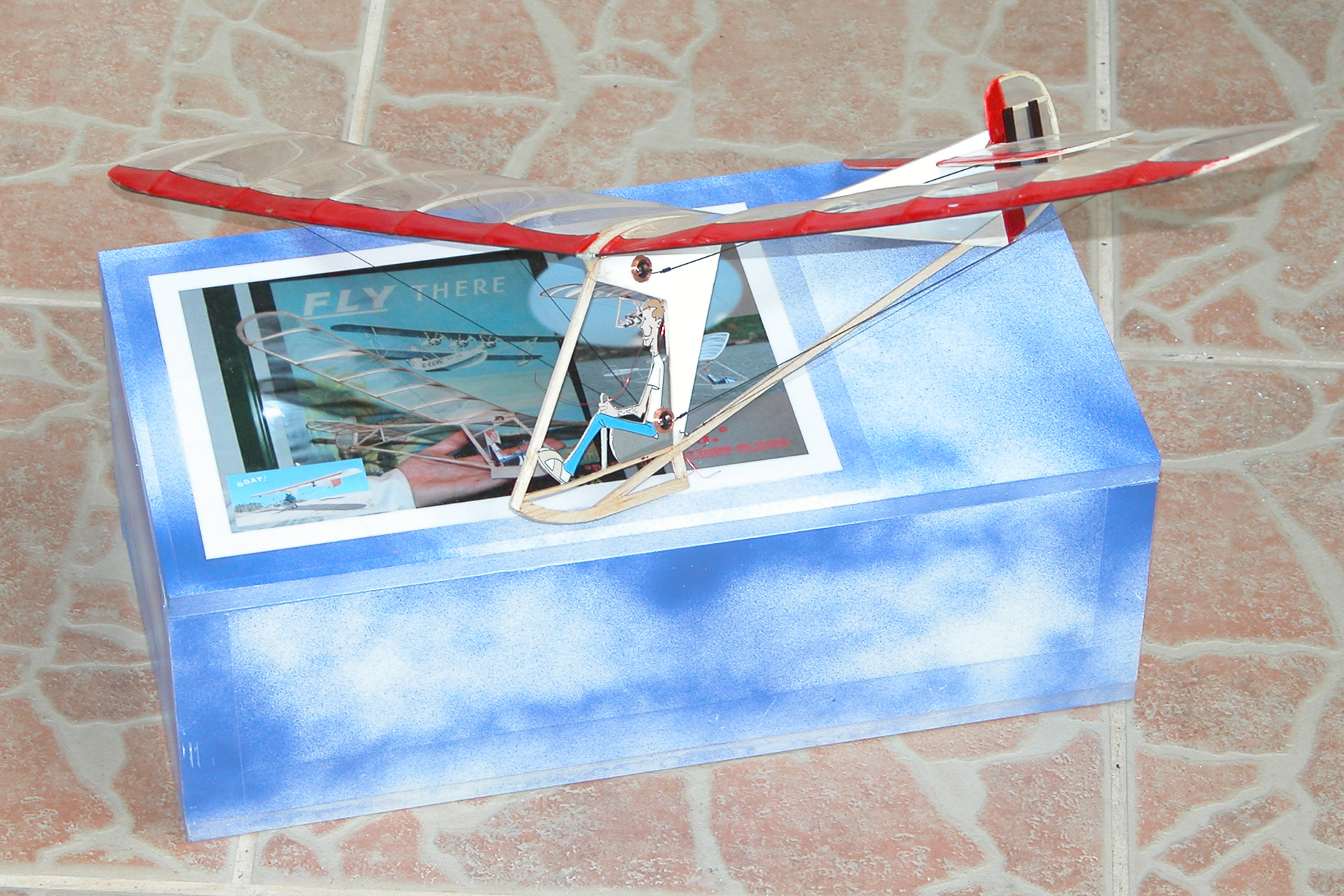

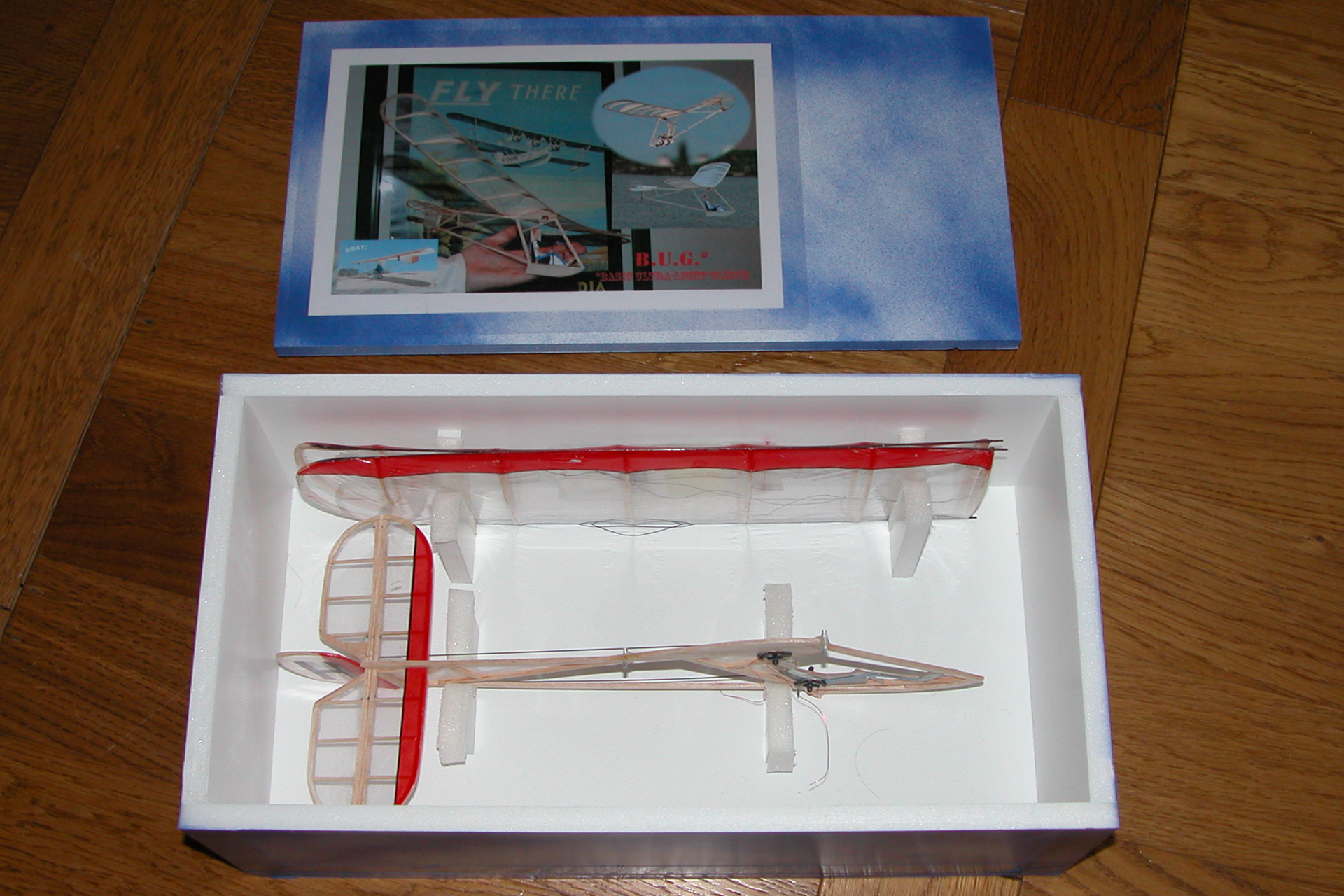

Bug dans sa boîte BUG glider sur le couvercle
Autre exemple avec un planeur ultra-léger (le BUG issu d'un plan téléchargeable, 13 g en ordre de vol) devant être transporté délicatement. Des cloisons immobilisent les morceaux. La boîte est décorée avec une photo imprimée.

Stits Junior rangé dans sa caisse
La boîte de ce Stits Junior (plan de l'avion téléchargeable ici) est confectionnée avec du carton-plume récupéré de vieilles affiches périmées.
L'aile est glissée sous le fuselage. C'est la longueur de ce dernier qui détermine celle de la boîte. La largeur est fixée par l'envergure du stab et la largeur du train d'atterrissage.

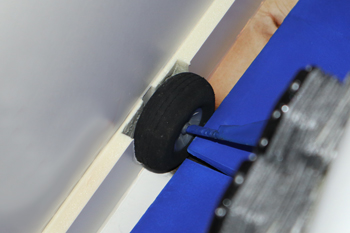

Roues bien calées Découpe de vinyle
Des bandes de carton-plume sont collées dans les angles pour accroître les surfaces de collage. Elles sont échancrées au niveau du passage des roues afin de caler l'avion.   Pour décorer le couvercle, une vue de l'avion a été découpé dans du vinyle autocollant noir, blanc et bleu à l'aide d'une petite machine numérique "Silhouette".

Echenillage Retrait des morceaux inutiles
L'étape de l'échenillage consiste à retirer toutes les parties inutiles.

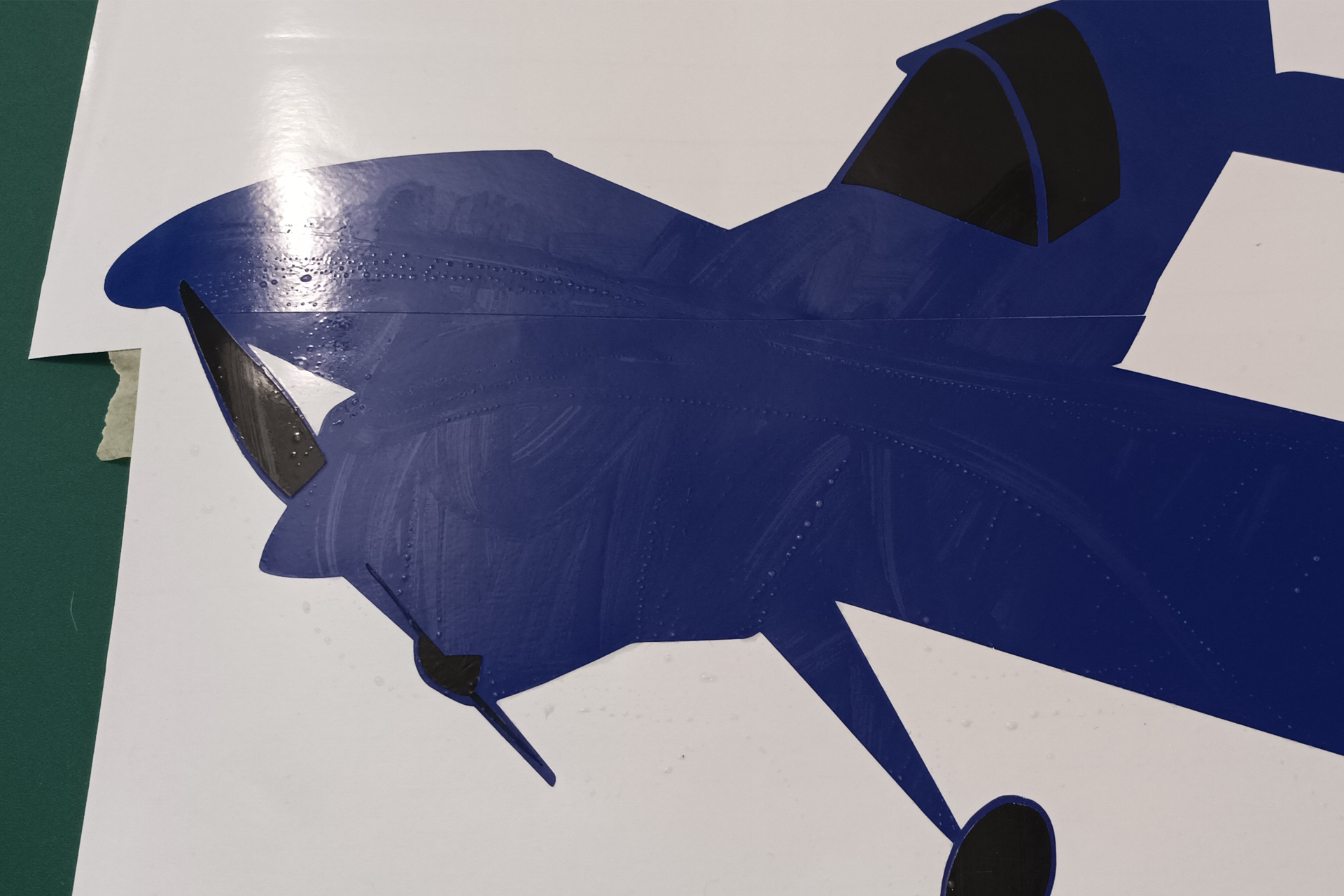

Couleurs superposées Filets blancs
Les différentes couleurs sont superposées en utilisant du film transfert. Une goutte de produit vaisselle diluée est étalée avant de placer la couleur suivante. Ainsi, le film peut être légèrement déplacé si nécessaire.

Couleurs superposées Coup de fer pour améliorer l'adhérence
Après la pose du noir, c'est au tour des filets blancs. Afin d'obtenir un collage efficace des différentes couches, un coup de fer à entoiler est appliqué par dessus, après avoir intercalé un mouchoir en papier servant à absorber l'excédent de produit vaisselle mais évitant aussi les rayures et les déformations du film.

Fer réglé à 80° Autocollant prêt
La température ne doit pas excéder 80°. L'autocollant est prêt à recevoir une couche de film transfert permettant de l'appliquer sur le couvercle.

Peinture en bombe Autocollant et son film transfert
Le couvercle reçoit quelques touches de peinture en bombe simulant un ciel tacheté de nuages.

Retrait du support papier Autocollant et film transfer
L'autocollant est retiré de son support en papier en un seul morceau à l'aide du film transfert.

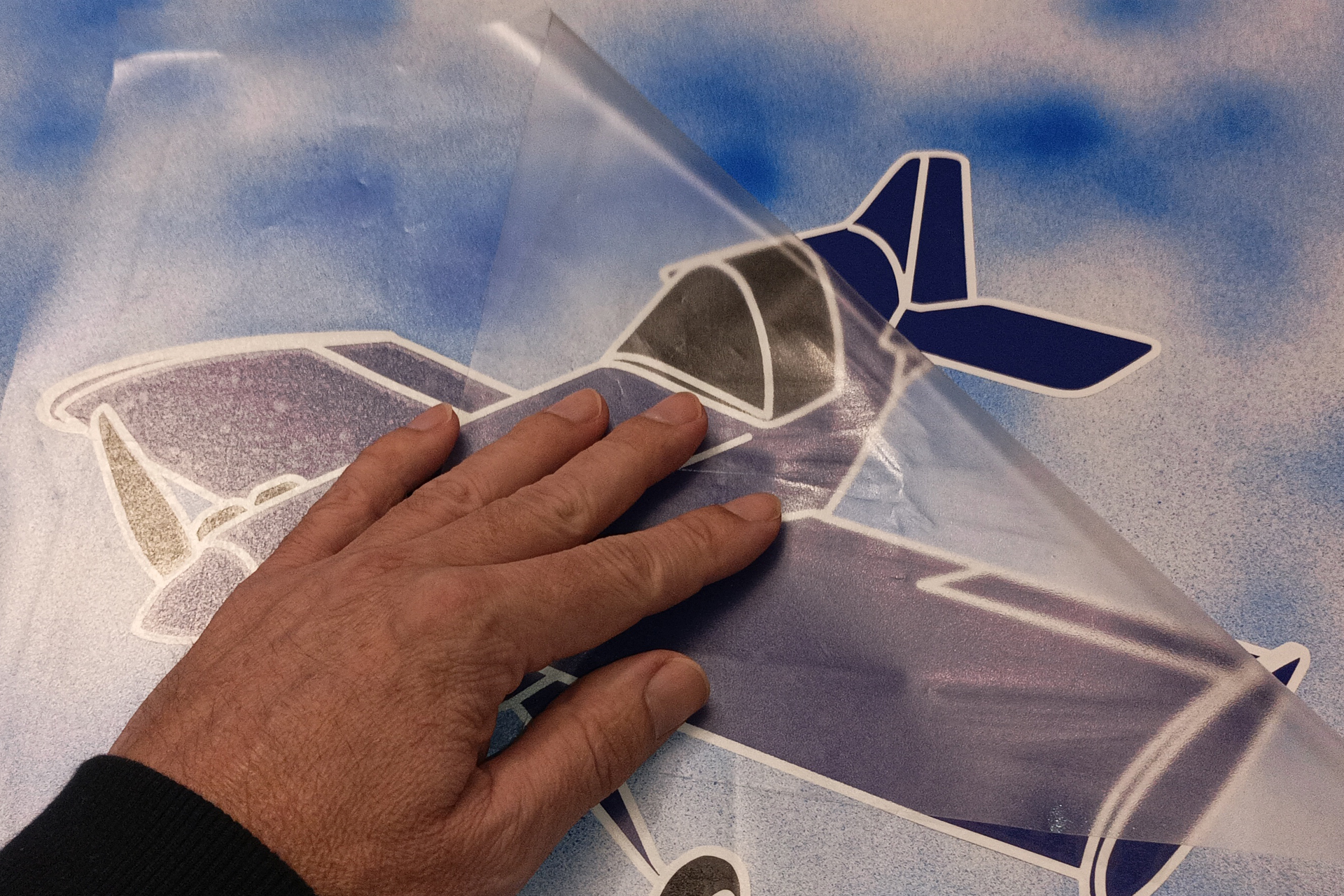

Autocollant placé Retrait du film transfer
Une fois placé au bon endroit et bien appliqué, le film transfert est retiré délicatement.

Avion dans sa boîte Boîte terminée
Et voilà, l'avion posé sur son aile peut voyager et arriver en bon état.

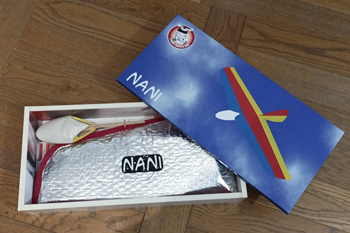

Nani dans sa boîte
La Nani à construire en structure est une toute petite aile volante lancé-main, prévue démontable par son fabricant Sebalt.
Nani et sa boîte Nani rangée dans sa boîte
Une petite boîte confectionnée autour des ailes enveloppées dans du plastique-bulle permet de ne pas oublier des morceau et de la transporter la Nani en sécurité.

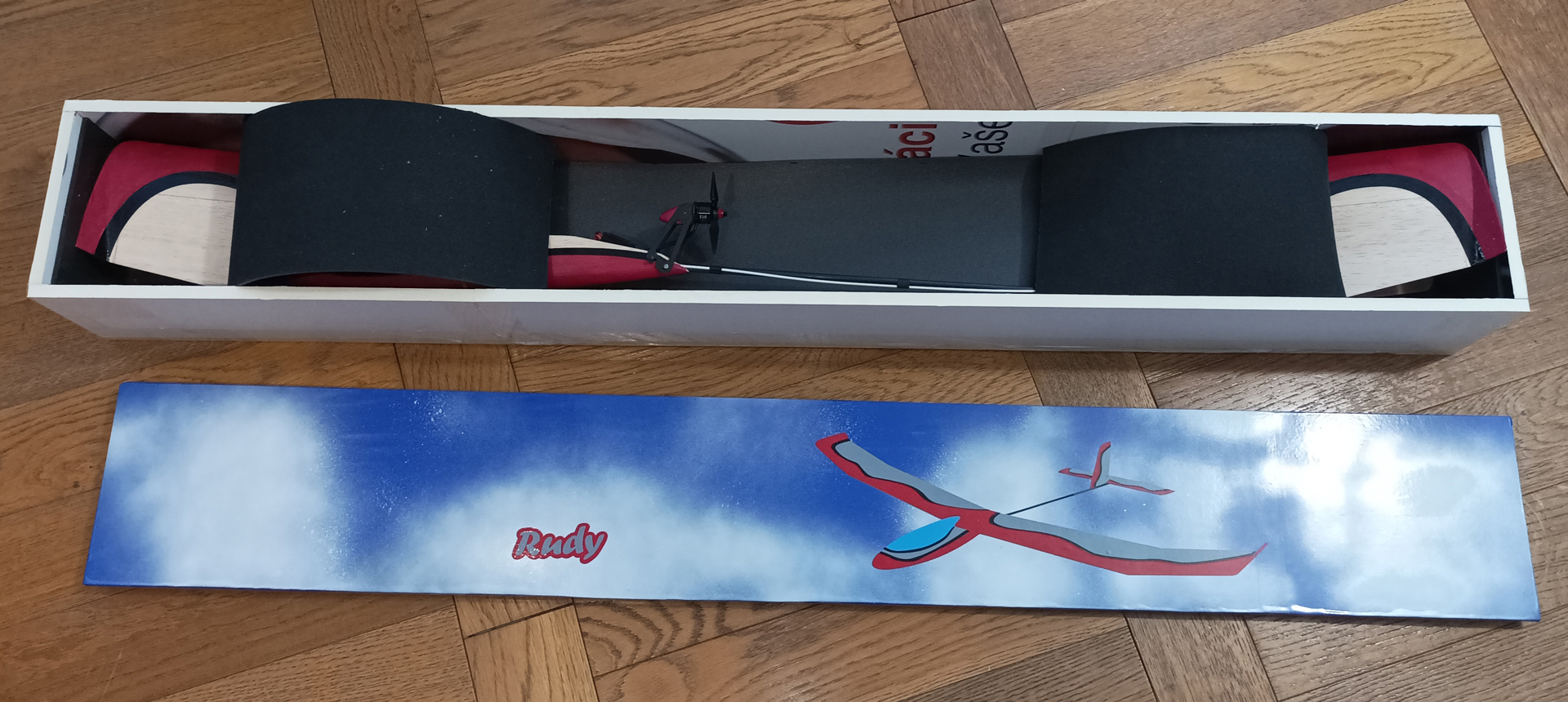

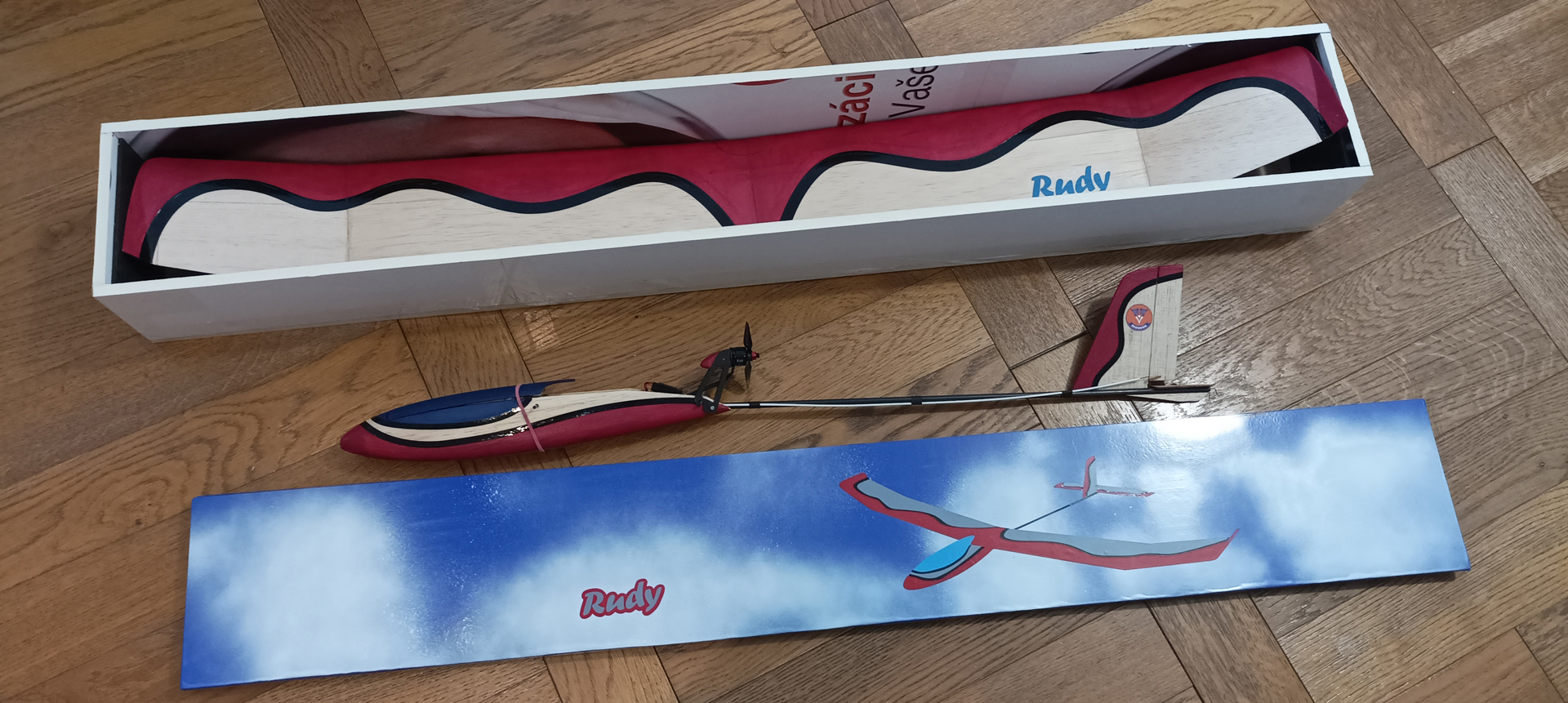

Rudy dans sa caisse

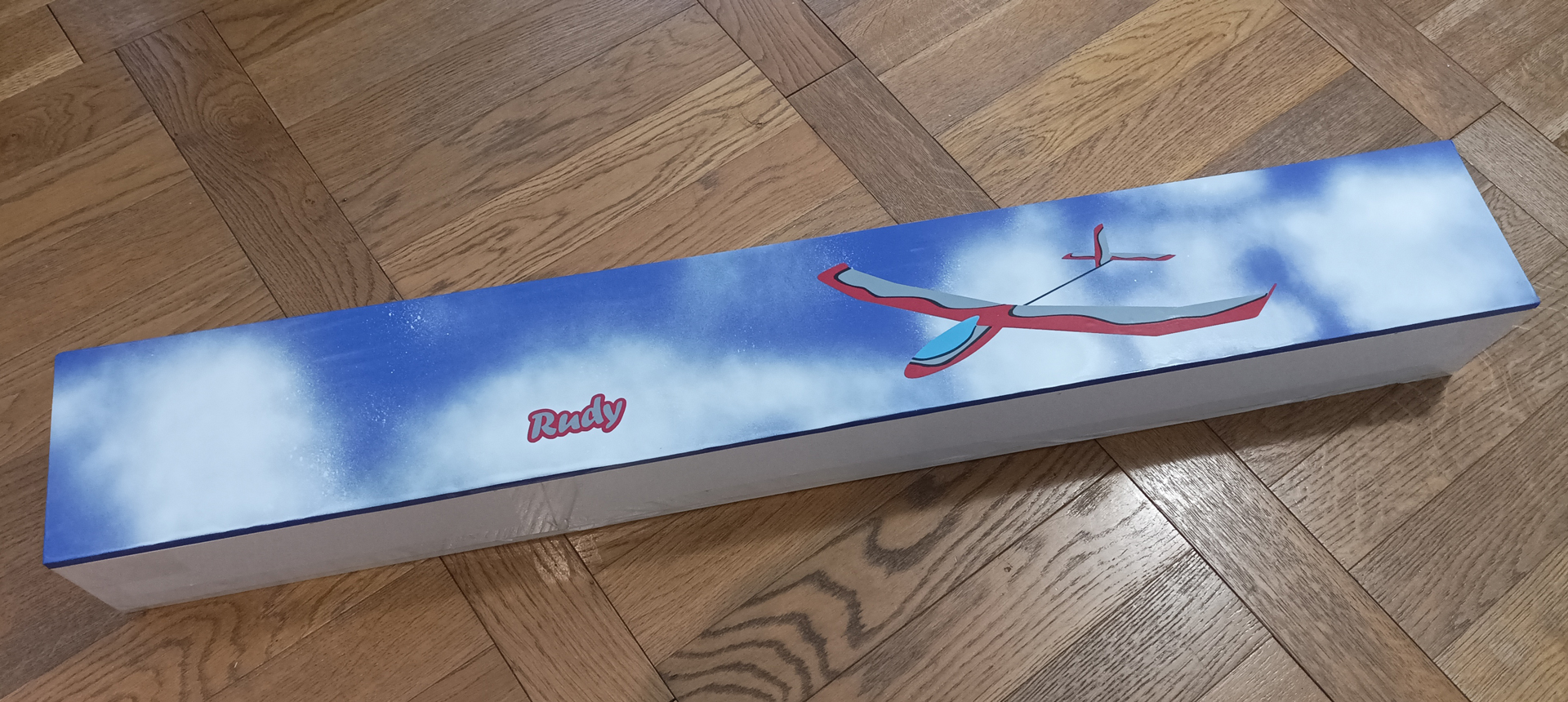

Le Rudy de Hiesbök dispose d'une aile d'une seule pièce. Il a donc fallu rallonger les flancs, le fond et le couvercle de la boîte pour y caser le planeur.

Caisse du Rudy fermée Couvercle ouvert
Quelques morceaux de mousse permettent de bien caler les morceau une fois le couvercle refermé.

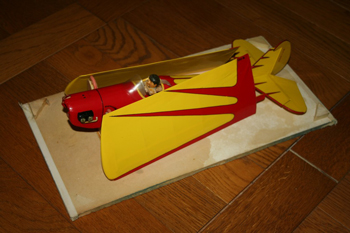

Boîte vieille de 30 ans Spacewalker dans sa boîte

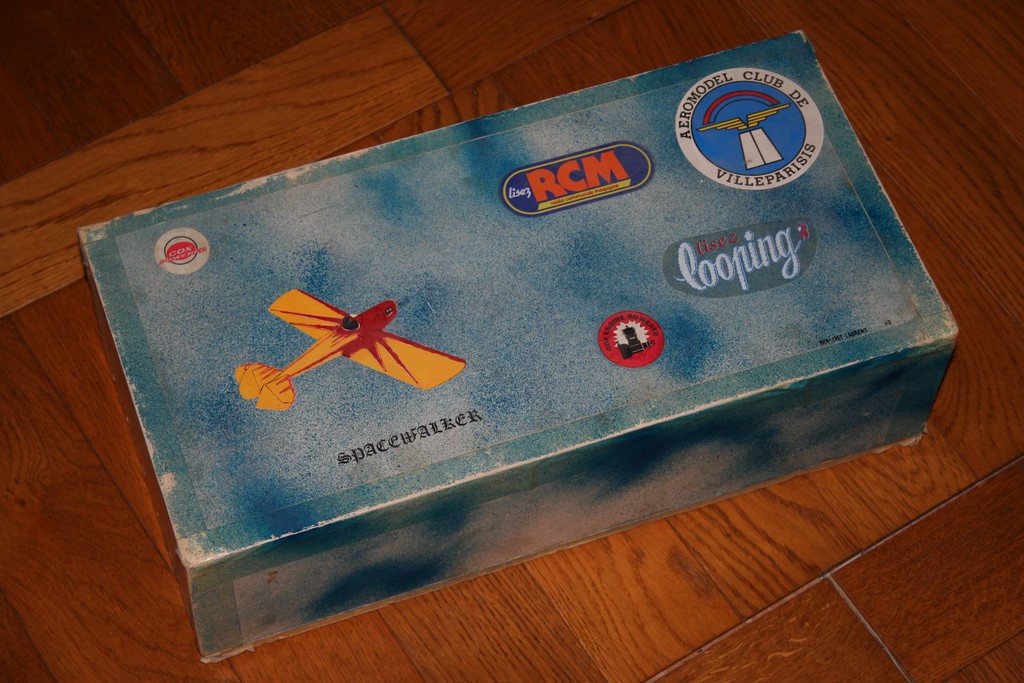

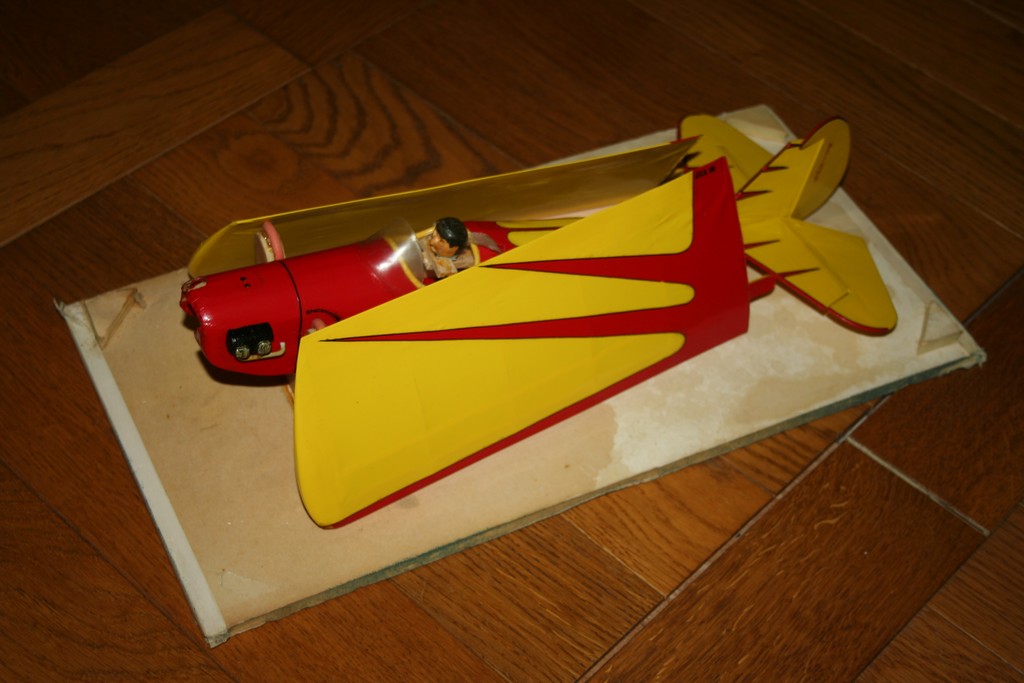

La boîte de Micro-Spacewalker (plan téléchargeable ici) a plus de 30 ans. Motorisé au départ par un moteur thermique Cox Tee-Dee 0.16, le carton s'est un peu imbibé d'huile. Il a reçu depuis une motorisation électrique. Pour davantage de pérennité, tous les angles peuvent être recouverts de ruban adhésif. Voire la boîte entière, éventuellement.
