Taranis - Interrupteur "fantôme"

Optimisez votre émetteur

Présentation : Renaud P.

Si vous possédez une Taranis QX7/QX7S ACCESS en 2.3.x, vous avez peut-être vu dans les menus de la radio ou dans Companion l'interrupteur SI et vous avez peut-être examiné votre émetteur sous tous les angles et vérifié la documentation sans jamais le trouver.
C'est à priori normal, bien qu'un peu frustrant.

Apparemment FrSky avait prévu ce SI 2 positions dans son design Hardware et Software, mais pour une raison inconnue, n'a pas installé l'interrupteur physique correspondant sur ces émetteurs.
C'est en tous cas l’hypothèse que l'on peut formuler car au moins un utilisateur audacieux a ouvert le boitier de son émetteur et a détecté deux soudures libres qui correspondre à ce SI.
Donc pour installer cet interrupteur sur votre émetteur,
- Vérifiez que votre Q7 est bien à minima en 2.3.1 et que vous voyez l'interrupteur SI dans les différents menus à côté du SH. Si vous ne le voyez pas, il est inutile de tenter de l'installer.
- Dévissez les 4 vis au dos de l’émetteur (2 sont sous le cache de la batterie).
- Déconnectez la batterie.
- Enlevez la partie arrière en faisant attention aux câbles de la batterie.
- Note : si vous ne souhaitez pas déconnecter la batterie, vous pouvez juste ouvrir le boitier comme un livre en évitant de tirer sur les câbles.

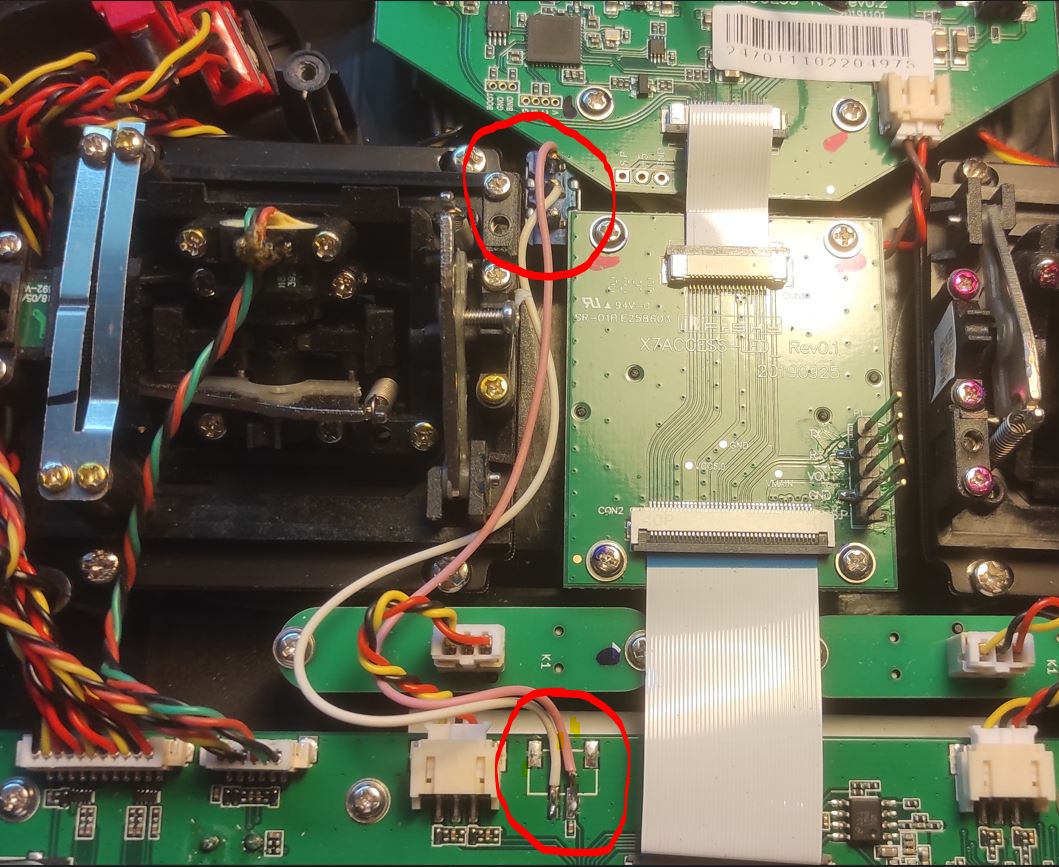

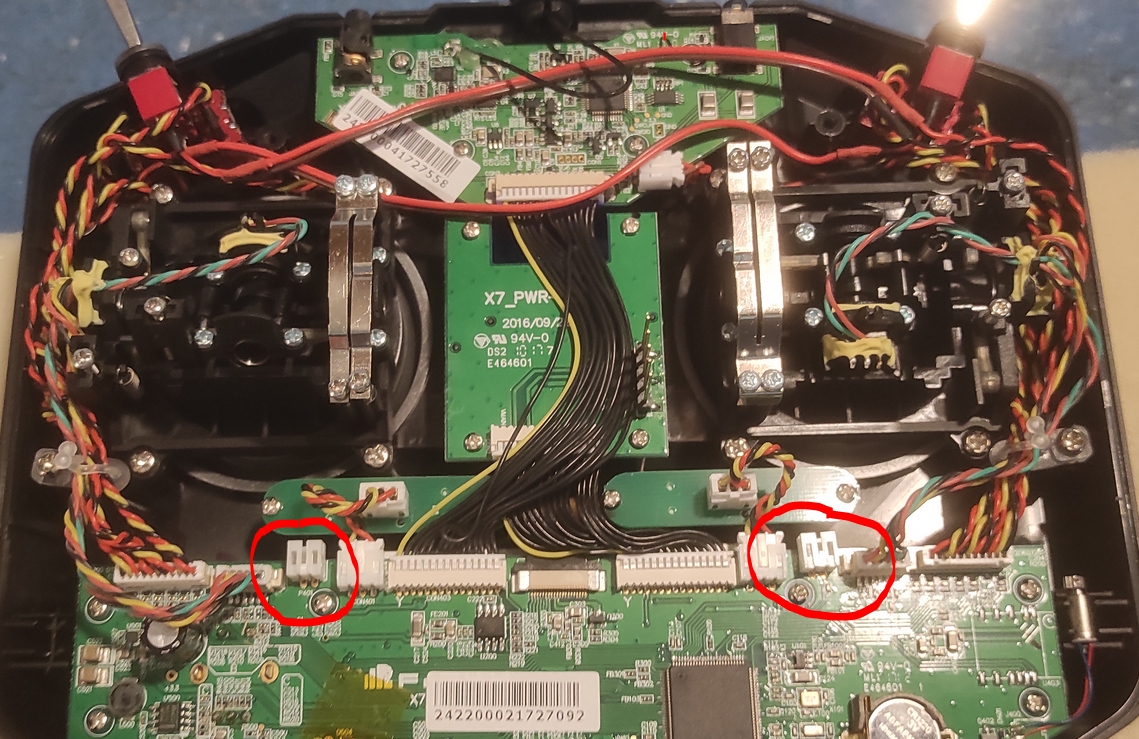

Sur la photo ci-dessous, vous voyez les 2 points de soudures évoqués plus haut, sur lesquels ont été soudés les 2 câbles allant vers le nouvel interrupteur .
Cet interrupteur peux être avec 2 positions stables comme le SF, ou temporaires comme le SH, comme vous le souhaitez.

- Vous pouvez installer votre interrupteur où vous le souhaitez, là où il y a suffisamment de place, mais attention, la place est comptée dans cet émetteur, donc prenez un interrupteur avec un corps le plus petit possible et vérifier bien qu'il y a la place pour l'installer avant de percer le boitier. Nous avons installé le nôtre près du manche de droite (vu du dessus). A cette place, il doit avoir 10 mm de hauteur maximum pour passer sous les 2 circuits imprimés. Vous ne pourrez pas y mettre un inter de la taille du SF/SH.

- Une fois votre emplacement déterminé et votre interrupteur choisi, identifier avec un ohmmètre les 2 bornes de votre interrupteur qui sont en contact quand vous basculez le levier ou appuyer sur le bouton.

- Soudez-y 2 câbles et soudez les autres extrémités sur la carte comme sur la photo ci-dessus. Veillez à utiliser un fer de faible puissance et à faire vite pour ne pas faire trop chauffer la carte mère.

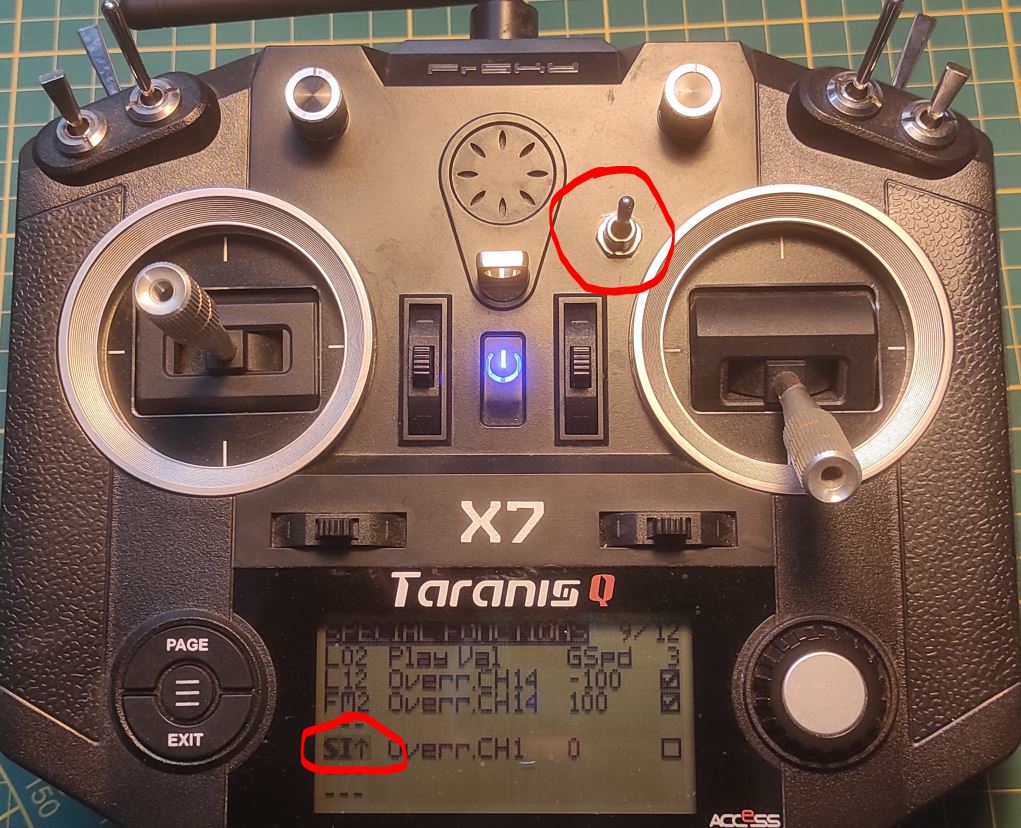

- Vérifiez à ce stade que le SI est bien vu par la radio en essayant par exemple de créer une fonction spéciale en bougeant l'interrupteur (cf photo ci-dessous).

- Si cela a fonctionné, percez le boitier à l'endroit souhaité en veillant à ce qu'il y ait assez de place autour du trou pour la corps de l'inter et fixez-le.

- Pour l'installation de la photo, il vous faudra dévisser les 2 cartes mères du haut sans débrancher aucun câble, pour pouvoir y glisser l'interrupteur et le visser.

- Si besoin, revisser les 2 cartes et refermer le boitier en veillant à ne pas coincer de câbles.

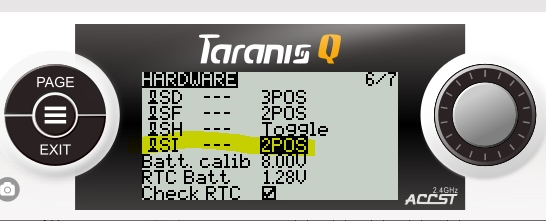

- Dernier point : allez dans le menu "HARDWARE" et sélectionnez pour SI le mode "Toggle" (temporaire) ou 2POS correspondant à l'inter que vous avez installé.

Voilà, vous avez un inter de plus pour activer/désactiver un gyroscope par exemple !
