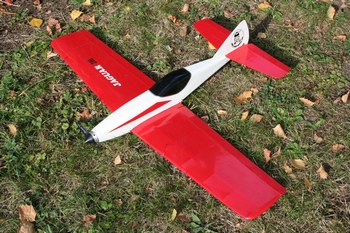

Le Jaguar 280 est le
descendant du Jaguar
180 déjà présenté sur ce site.
Ce petit modèle a été produit en kit à
construire il y a une dizaine d'année. Il était
à l'époque motorisé par un Speed 280 et
7 éléments de 270 mAh Ni-CD.
On trouve maintenant de nombreux petits brushless qui lui donneront
un vol encore plus tonique.
N'hésitez pas à envoyer des photos de vos réalisations.
Caractéristiques
techniques
Envergure : 75 cm
Longueur : 50 cm
Surface : 9,3 dm²
Masse : 280 g
Charge alaire : 30 g/dm²
Moteur : Speed 280
Batterie : 7 éléments 270 mAh |
Nomenclature
Référence
|
Désignation |
Matériaux |
Nombre de pièces |
F1 |
Flanc |
Balsa 20/10 |
2 |
F2 |
Renfort de flanc en 2 parties |
Balsa 20/10 |
2 |
F3 |
Baguette d'angle |
Balsa 4 x 4 |
4 |
F4 |
Couple avant |
Contre-plaqué 20/10 |
1 |
F5 |
Coffrage dessus/dessous |
Balsa 20/10 |
|
A1 |
Longeron |
Balsa 3 x 5 |
4 |
A2 |
Bord d'attaque |
Balsa 5 x 5 |
2 |
A3 |
Bord de fuite |
Balsa 5 x 25 |
2 |
A4 |
Nervure centrale |
Balsa 100/10 |
1 |
A5 |
Nervure N1 |
Balsa 20/10 |
2 |
A6 |
Nervure N2 |
Balsa 20/10 |
2 |
A7 |
Nervure N3 |
Balsa 20/10 |
2 |
A8 |
Nervure N4 |
Balsa 20/10 |
2 |
A9 |
Nervure N5 |
Balsa 20/10 |
2 |
A10 |
Nervure N6 |
Balsa 20/10 |
2 |
A11 |
Nervure N7 |
Balsa 20/10 |
2 |
A12 |
Clé d'aile |
Contre/plaqué 20/10 |
1 |
A13 |
Saumon |
Balsa 100/10 |
2 |
E1 |
Stabilisateur |
Balsa 20/10 |
1 |
E2 |
Volet de profondeur |
Balsa 20/10 |
1 |
E3 |
Guignol de profondeur |
Plastique |
1 |
E4 |
Dérive |
Balsa 20/10 |
1 |
D1 |
Tringlerie |
Corde à piano 10/10 |
|
D2 |
Tube de commande |
Gaine plastique ø 2 |
|
D3 |
Tourillon de fixation d'aile |
Hêtre ø 3 |
2 |
|
|
|
Pour construire votre Jaguar 280, il vous faudra quelques outils
: un cutter, une pince à bec pointu, une cale à
poncer avec du papier de verre grain moyen et fin, une perceuse
avec quelques forêts.Il faut également un chantier
de montage (planche parfaitement plane en bois pas trop dur)
d'au moins 15 cm x 40 cm et quelques épingles à
tête de verre.
Nous vous recommandons d'utiliser de la cyano pour réaliser
tous les collages afin de ne pas alourdir inutilement le modèle.
- Commencer par repérer les pièces par rapport
au plan. Etaler celui-ci sur un chantier en bois tendre dans
lequel se planteront des épingles.
- Coller les renforts de flancs F2 sur les flancs F1.
- Coller les baguettes d'angle F3 sur le pourtour du fuselage.
- Avec des chutes de baguettes, couper et coller quelques traverses
de la largeur du fuselage de manière à écarter
les flancs par rapport à la vue dessus.
- Pincer l'arrière du fuselage puis poser le coffrage
inférieur et suppérieur, seulement de l'arrière
jusquà la verticale du bord d'attaque.
- Pincer l'avant du fuselage et coller le couple support moteur.
- Le fuselage peut alors être coffré partout.
- Utiliser une cale à poncer pour bien arrondir les angles,
sauf au niveau de l'assise du stab.
- Encocher le bord de fuite sur 2 mm pour y glisser les queues
de nervures puis l'épingler sur le plan.
- Placer le longeron inférieur de chaque demi-aile sur
le plan et y glisser les nervures.
- Placer le longeron supérieur sur les nervures.
- Coller le bord d'attaque.
- Découper la nervure centrale en fonction de la dimension
du servo d'ailerons. Ne pas oublier de déduire également
l'épaisseur de la clé d'aile.
- Découper les nervures d'emplanture au ras du longeron
pour y glisser la clé d'aile.
- Coller les deux demi-ailes sur la nervure centrale en intercalant
la clé d'aile. Pour respecter le dièdre, placer
une cale de 12 mm sous les nervures d'extrémité.
- Coller les saumons.
- Arrondir les bord d'attaque et profiler les saumons.
- Découper et biseauter les ailerons.
- Réaliser les barres de torsion avec un morceau de gaine
de 4 cm dans laquelle passe une corde à piano longue
de 9 cm. Plier une extrémité à 12 mm, à
90° horizontalement. Plier ensuite l'autre extrémité
à 45 mm du coude réalisé, mais à
90° verticalemen cette fois-ci. L'autre sera réalisée
de façon symétrique.
- Coller cet ensemble au centre de l'aile après avoir
fraisé le bord de fuite au diamètre du tube.
- Arrondir le bord des gouvernes et biseauter le volet de
pronfondeur pour permettre le débattement. Coller le
guignol sur le volet.
Entoiler le modèle à votre convenance.
- Percer le fuselage de part en part afin d'y glisser les tourillons
servant à tenir les élastiques de fixation de
l'aile.
- Coller le stabilisateur bien horizontalement en laissant l'air
en place pour servir de repère visuel.
- Enlever l'entoilage au niveau de la dérive puis la
coller bien verticalement.
Equipement radio et moteur |
- Percer l'arrière du fuselage pour y glisser la gaine
de commande.
- Réaliser une baïonnette côté servo,
glisser la corde à piano par l'intérieur du fuselage
et la plier au niveau du guignol de profondeur. - Fixer le servo
au double-face en s'assurant que le volet de profondeur est
bien au neutre.
- Immobiliser le servo d'ailerons au centre de l'aile et réaliser
les commandes en corde à piano. Elles seront pliées
en baïonnette côté servo et en boucle ligaturée
côté barre de torsion. Deux petits tubes placés
de chaque côté viendront les immobiliser.
- Souder le variateur sur les bornes du moteur, sans oublier
les filtres antiparasites.
- Positionner le pack d'accus de manière à respecter
le centre de gravité situé au milieu du longeron
et l'immobiliser avec du Velcro par exemple.
- Régler les gouvernes pour que la profondeur débatte
de 4 mm de chaque côté et les ailerons de 5 mm.
Ces valeurs pourront être agmentées suivant les
habitudes de chacun.
- Mettre en place l'hélice sur l'axe moteur.
