Balise GPS Longue Portée LORA

Evolution club

Présentation : Guillaume Tchekhov

Apparemment la balise GPS déjà parue a remporté pas mal de succès. Certains m’ont demandé une version de récepteur pouvant suivre plusieurs modèles et j’ai pensé qu’on pouvait réduire par la même occasion la taille de l’émetteur TX embarqué.
Voici donc la balise dans un format réduit et pour un prix encore moins cher que la précédente, associée au récepteur Multi qui peut suivre de 1 jusqu’à 10 modèles en même temps.

La balise émettrice est compacte. Elle peut être simplement emballée dans une gaine thermo ou mieux protégée dans un boîtier en plastique. Un seul récepteur permet de suivre jusqu'à 10 balises (donc 10 modèles) en même temps.

Le TX (balise émettrice) peut maintenant rentrer dans tous les fuselages, même dans les fuselages suppositoires des planeurs F5J ! Pour les fuselages en carbone, c’est moins sûr car le carbone fait écran au GPS. Dans ce cas n’émettra que la partie d’antenne en dehors du fuselage.
L’antenne se satisfait d’un simple fil rigide de 8,2 cm de long. Attention : la mesure doit être précise.
Le TX s’alimente depuis le récepteur en 5V ou sinon depuis un BEC. Ne dépassez pas 5,5V sinon tout va claquer !

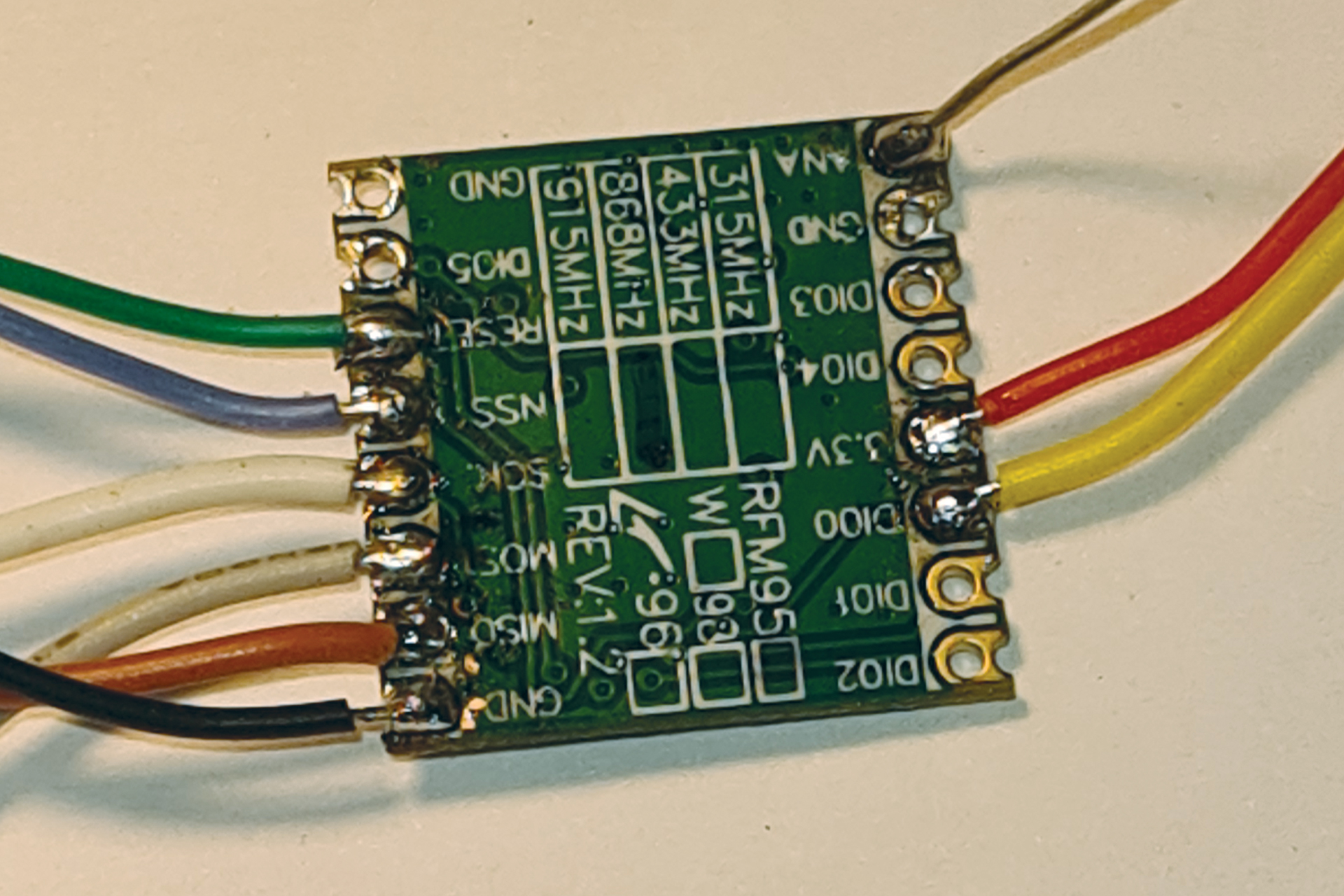

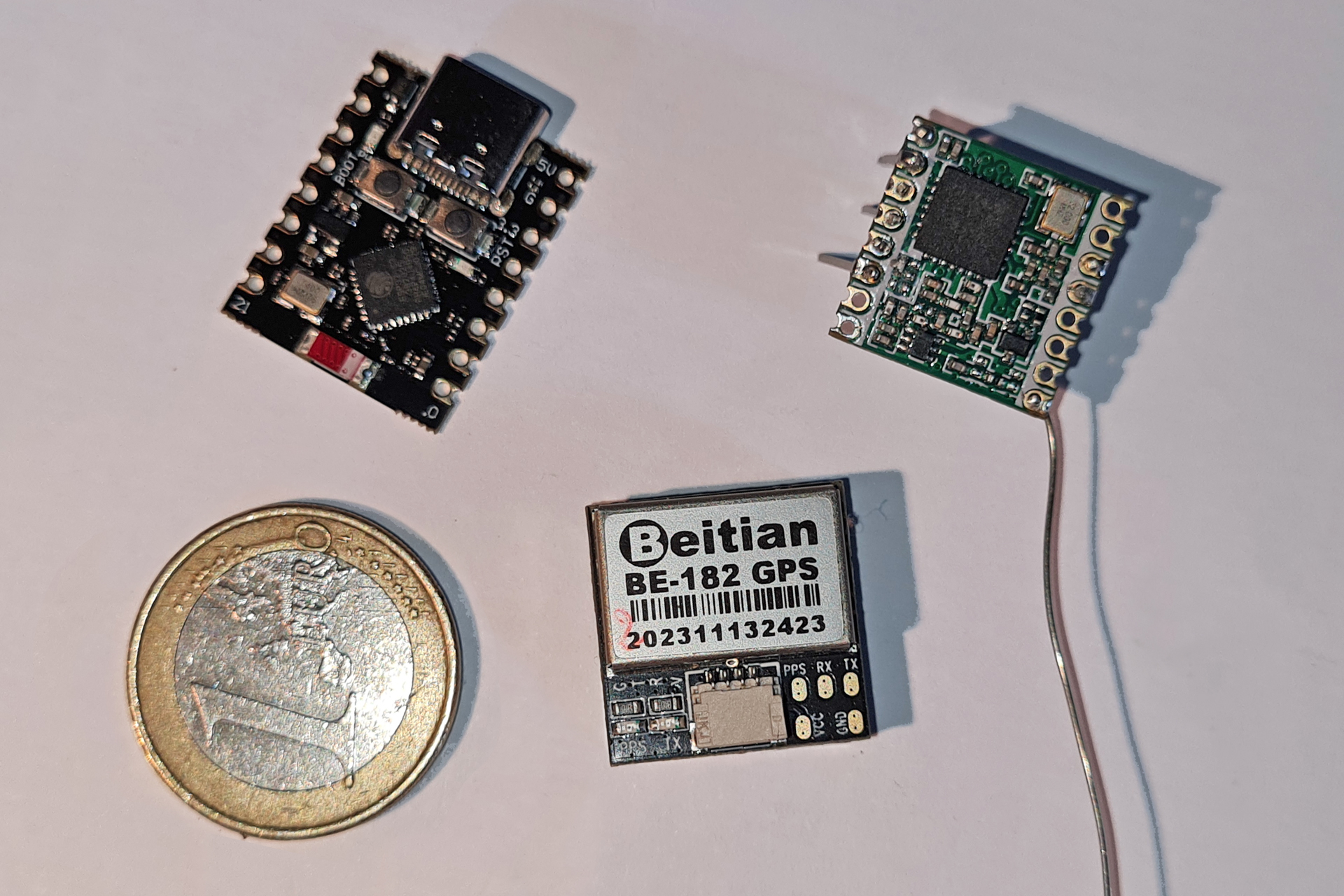

Les différents composants.		L'émetteur LORA RFM95.

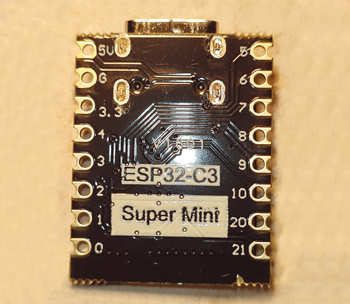

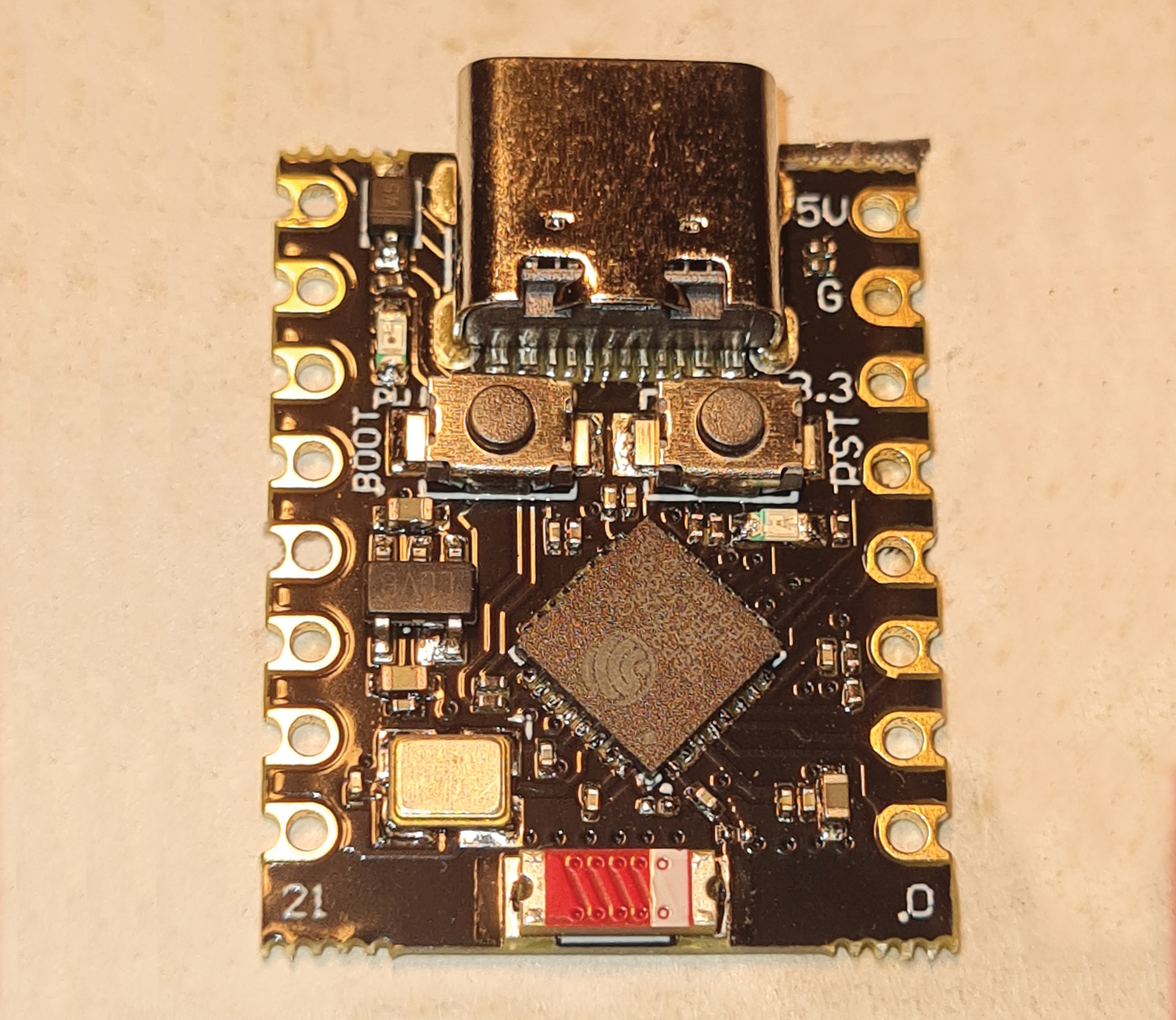

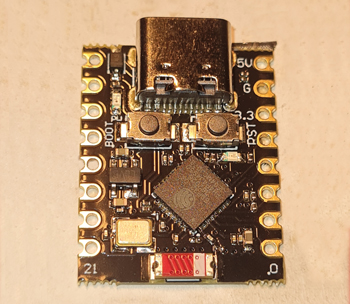

L'ESP32 C3 "Super Mini".

Principe : le TX est fait de 4 modules :
* un ESP32 C3 (6 à 8 €), alias "Super mini", qui fait tout le travail
* un module LORA RFM95 en 868 MHz (6 à 8 €), qui émet votre position vers le RX au sol
* un module GPS BN220 (8 à 12 €) ou BN180 qui trouve le "fix", c’est-à-dire la position de votre modèle.

Boîtier de protection : Il est facultatif car l'émetteur peut simplement être enveloppé dans de la gaine thermo. On trouve des boîtier plastique chez Amazon pour quelques euros pièce.

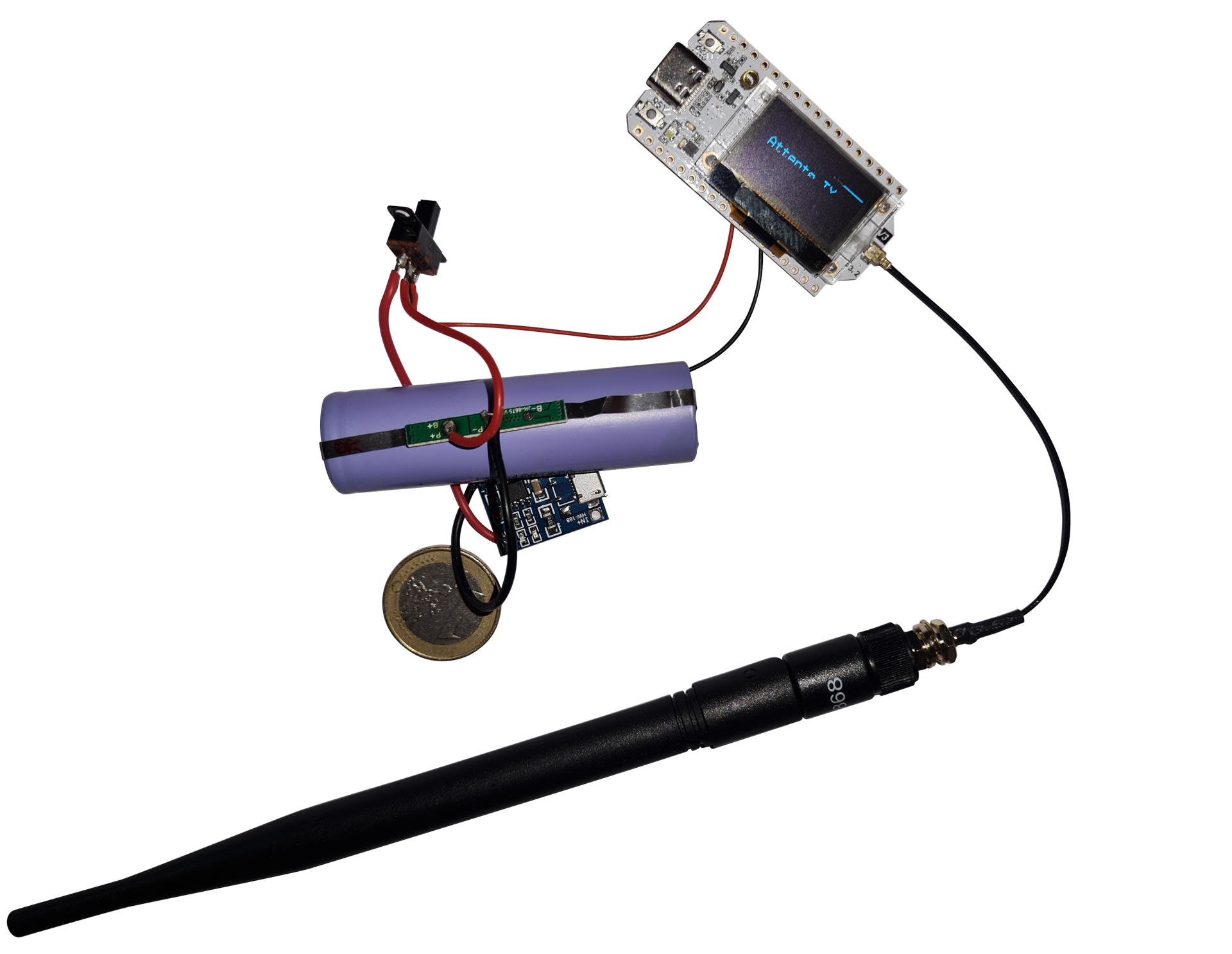

Pour le récepteur RX, on garde le module tout compris HELTEC de la version Monomodèle. Son écran est utile et il fait tout.

Pour l’appli Android, elle a évolué pour suivre plusieurs modèles.

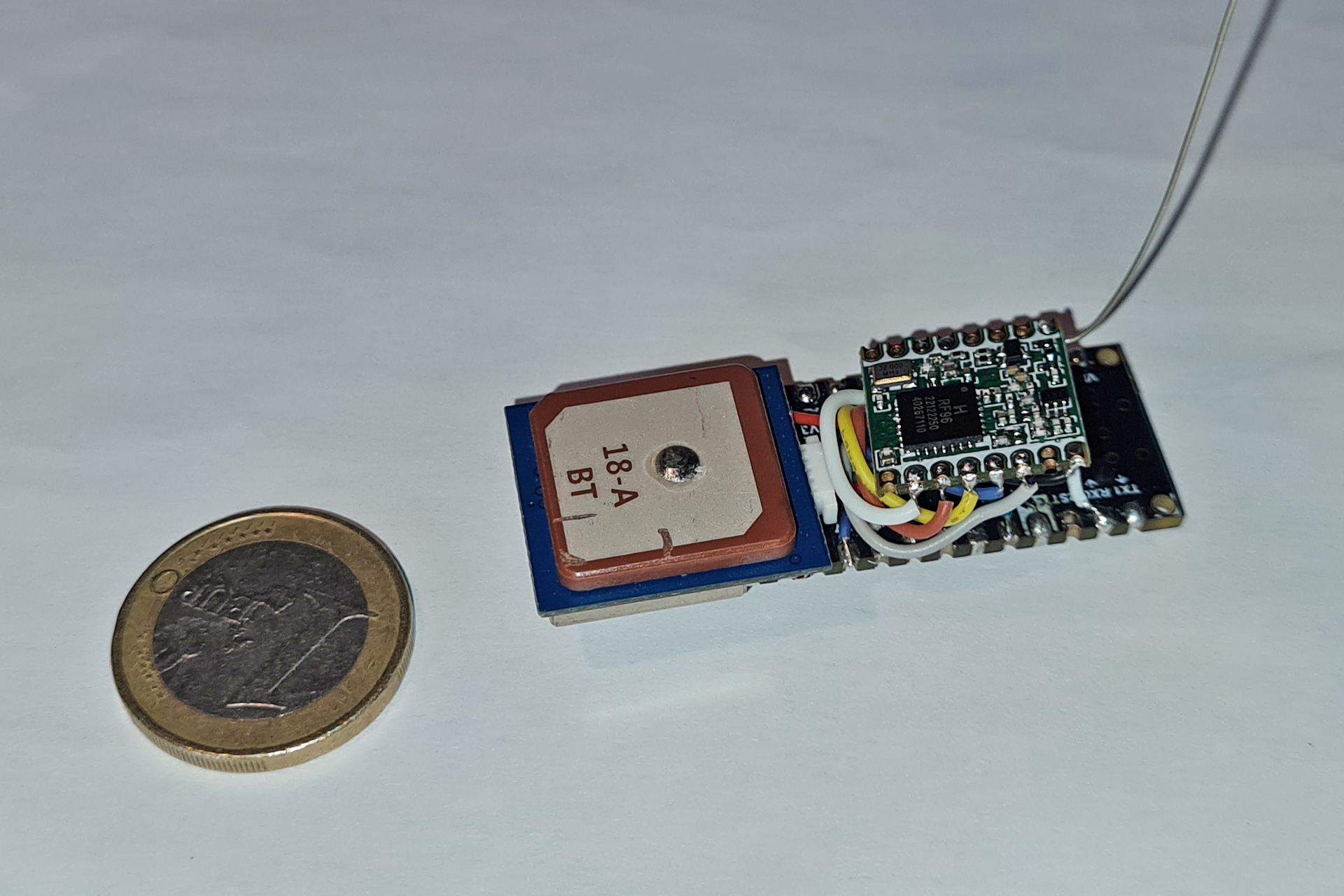

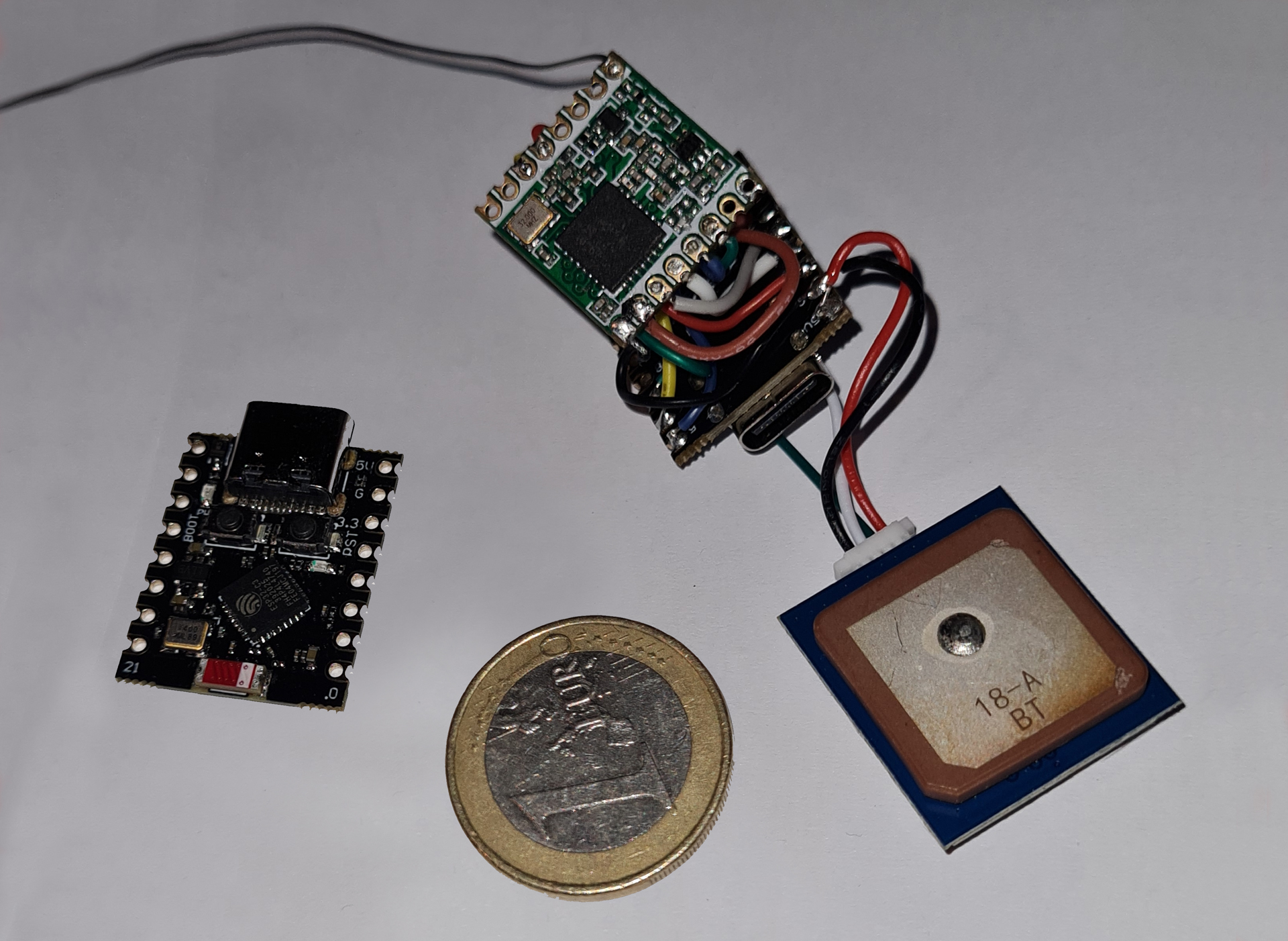

Le RFM95 monté sur le C3. Le ESP32 C3 à gauche. Le GPS à droite.

Dans les logiciels que je vous fournis, il faut au TX rentrer votre numéro de modèle, de G001 à G010 et votre numéro Alpha tango. On m’a signalé une absurdité réglementaire concernant la fréquence utilisée en cas de transmission de l’identifiant Alpha Tango ; je n’en tiens pas compte.

Donc il vous faut un TX par modèle et un seul RX pour tout le monde !

Ici, le nom de votre appli
Le bouton de connexion à votre RX

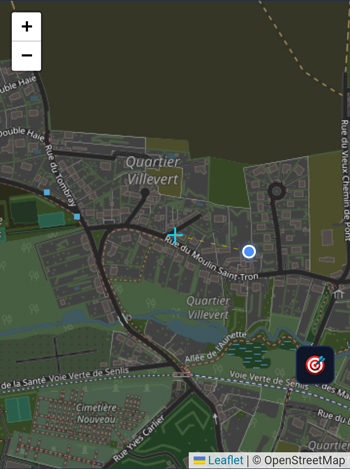

Carte zoomable Curseur en croix : le modèle après connexion En rond : le point de départ (Home)
Puissance émission, Altitude du modèle, distance sol,
Position GPS où est le modèle
Position GPS de départ (Home)
Id Alpha Tango
Status de la connexion

Portée :
Le module RFM peut avec une antenne optimale porter à plusieurs dizaines de km.
Pour nos modèles, quelques km suffisent : émettant depuis environ 100 m d’altitude, on peut compter sur 3 à 5 kms. Si vous voulez aller plus loin alors travaillez l’antenne du TX.

Pourquoi avoir choisi une fréquence de 868 MHz ? Simple : elle autorise une antenne plus petite. En 433 MHz elle aurait été 2 fois plus grande. De plus la bande 868 MHz est moins polluée que le 433 MHz.

Pour faire ce montage, il faut un peu de méthode :
* utiliser des fils souples de couleurs différentes
* y aller module par module
* prendre son temps et surtout suivre la numérotation que je vous ai indiquée, avec la vue globale de l’ESP C3 Super mini. Ne suivez pas la numérotation sérigraphiée sur le module. Coupez les fils pas trop courts sinon ça devient difficile de les suivre. 1 ou 2 cm vont bien.

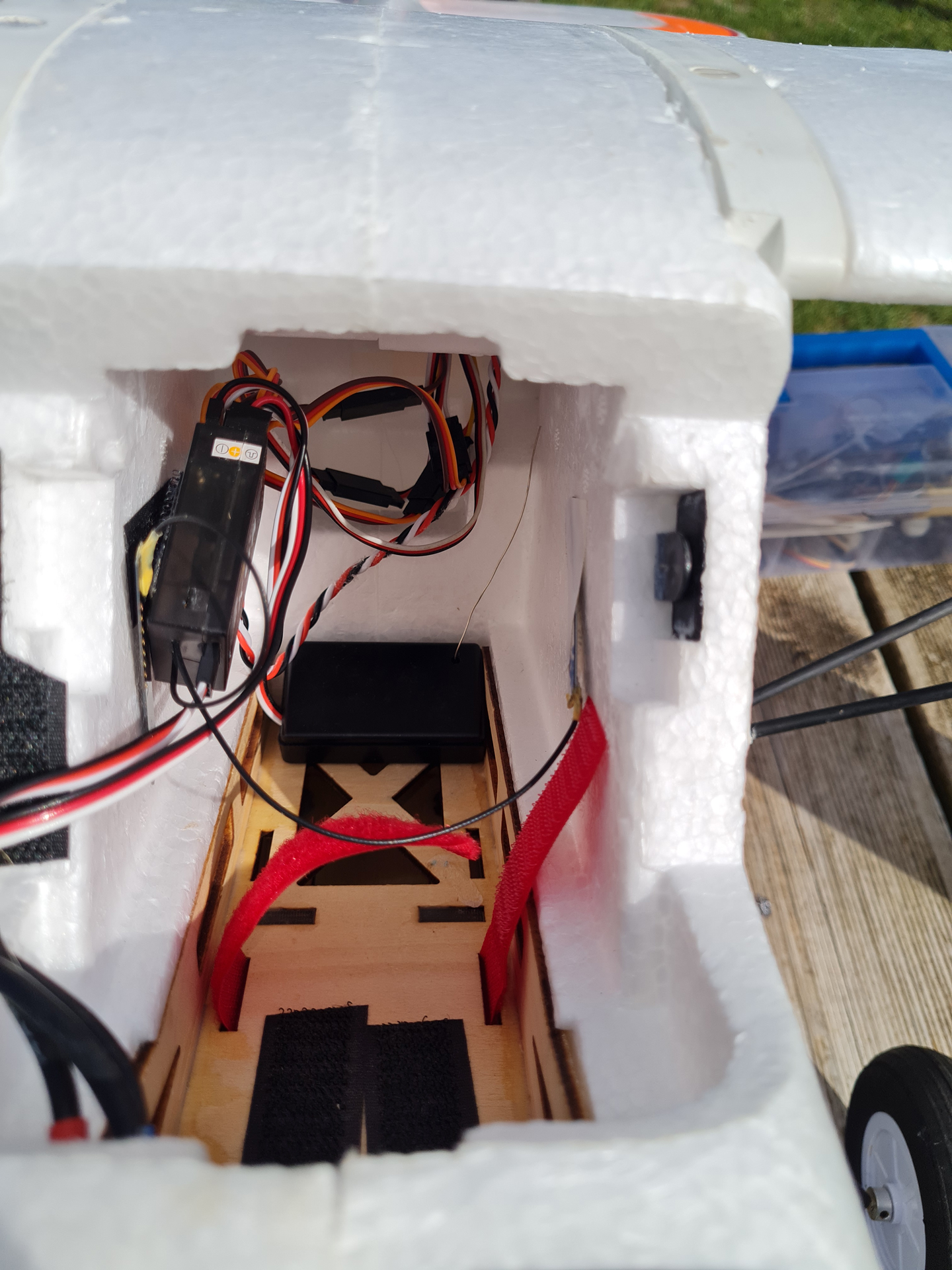

La balise Evolution, sans boîtier.		Des boîtiers compatibles existent dans le commerce.

Le dossier de fabrication avec les fichiers associés (Codes RX, TX, appli et Guide de montage) est téléchargeable en suivant ce lien

Bon, je vais au terrain, un d’entre nous a perdu son modèle dans un champ de colza avoisinant, il n’avait pas de balise ! C’est vorace le colza !

Contacter l'auteur : Guillaume Tchekhov

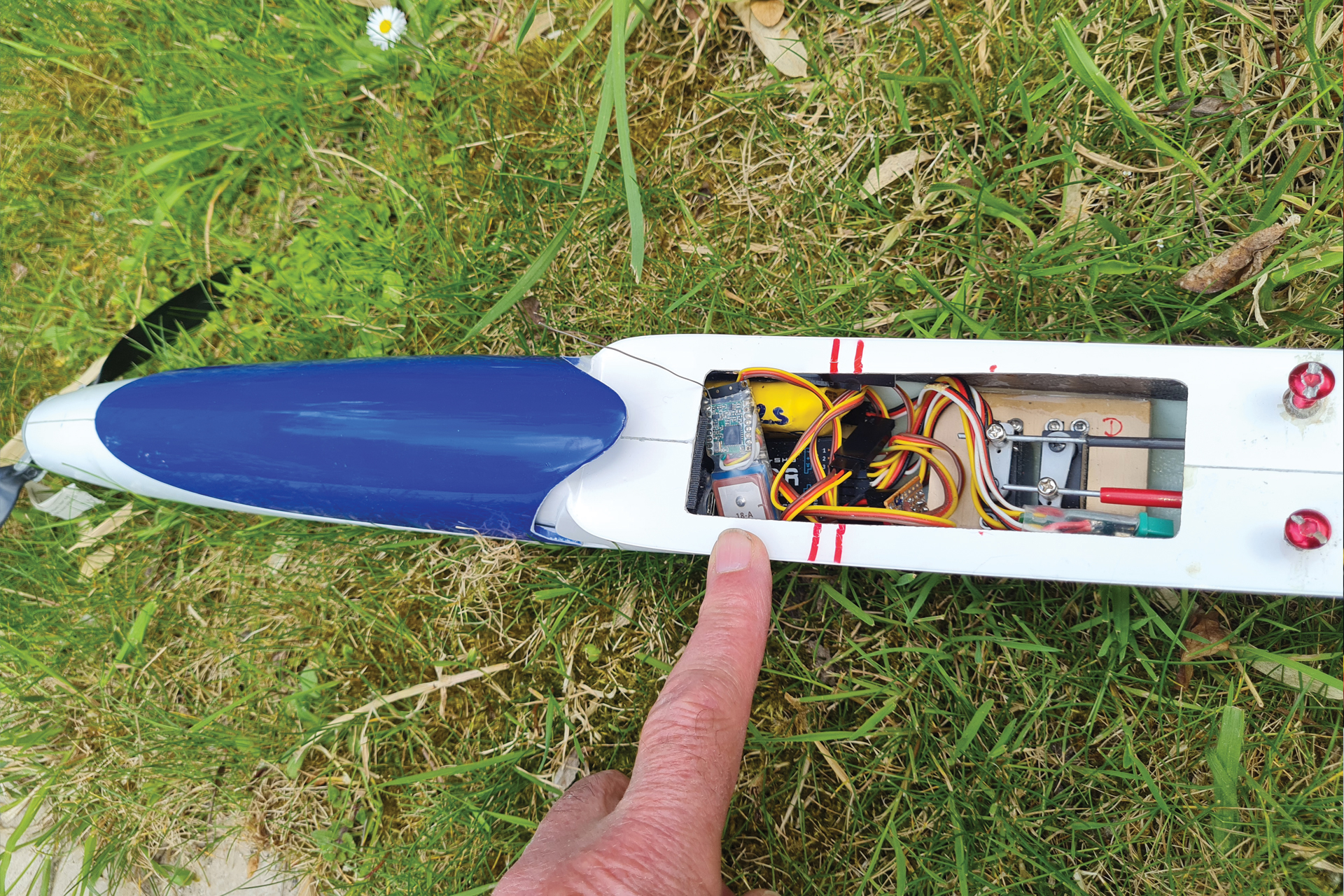

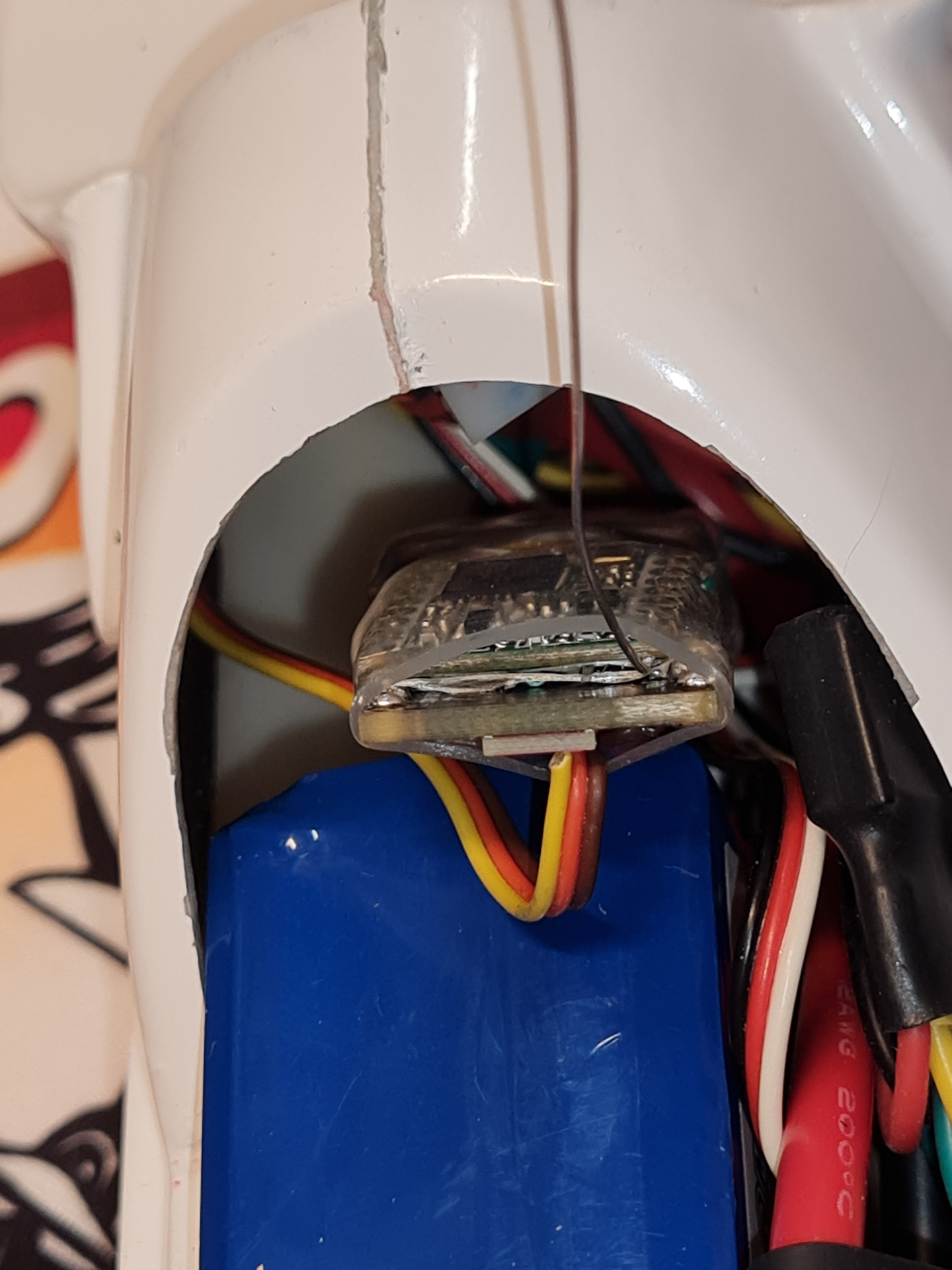

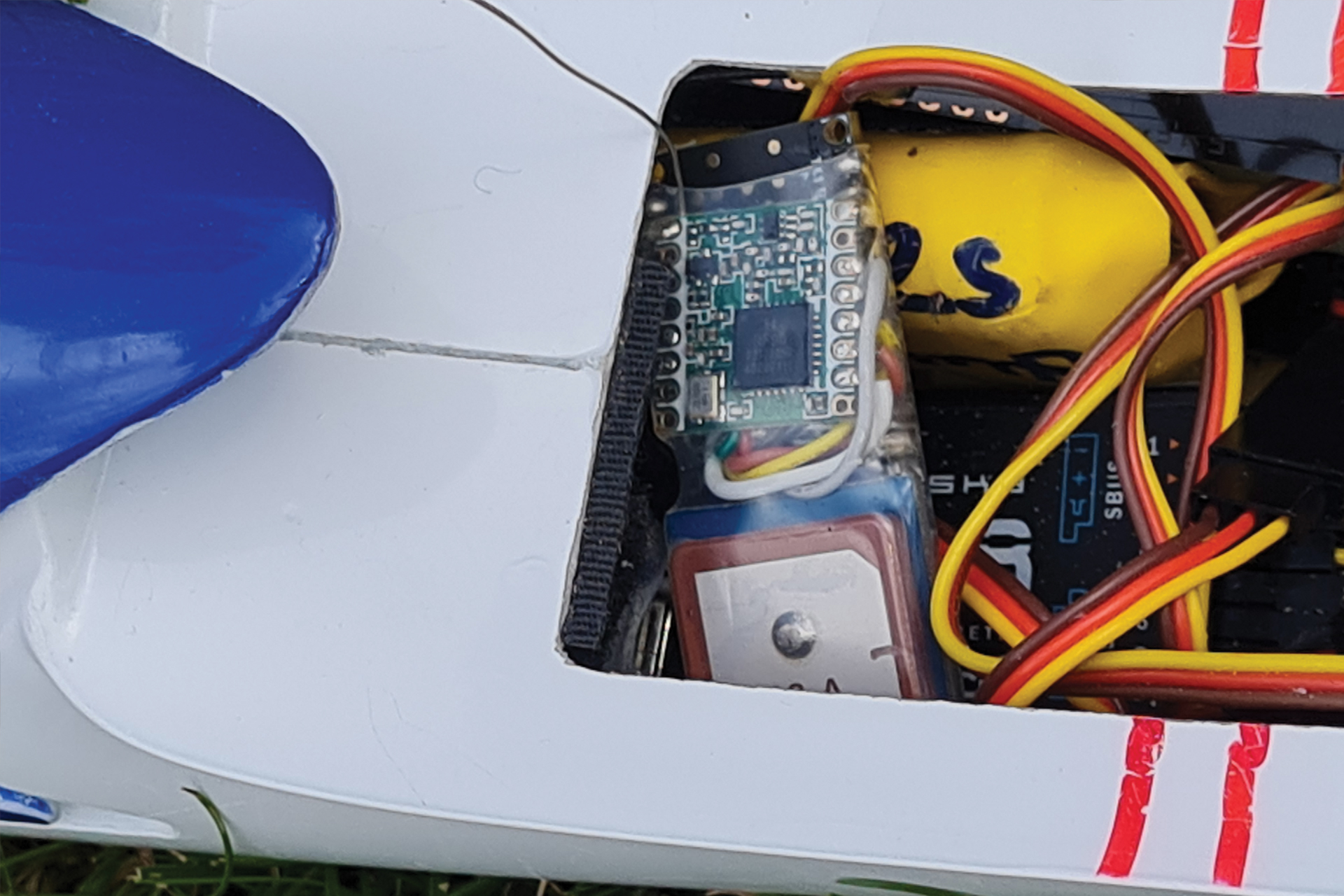

La balise se case facilement dans un fuselage.
