Antenne intégrée sur Radiomaster TX16S

Antenne intégrée

Cachez ce bout que je ne saurais voir...

Présentation : Eric Latour (Gardiolo)

Je n’aime pas les antennes qui dépassent, qu’on arrache, qu’on tord ou qu’on déboite, même si elles sont beaucoup moins encombrantes sur les émetteurs en 2,4 GHz qu’elles ne l’étaient à l’époque du 41 MHz. Comme je l’avais fait sur ma vieille Futaba il y a de nombreuses années, je viens de recommencer la petite opération sur ma Radiomaster TX16 qui consiste à l'intégrer dans le boîtier.

Pour ce faire, rien de compliqué. Il faut juste s’appliquer à ne pas couper l'antenne…

Antenne déboîtée Gaine caoutchouc retirée

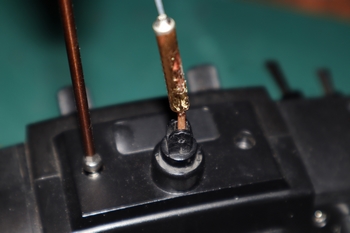

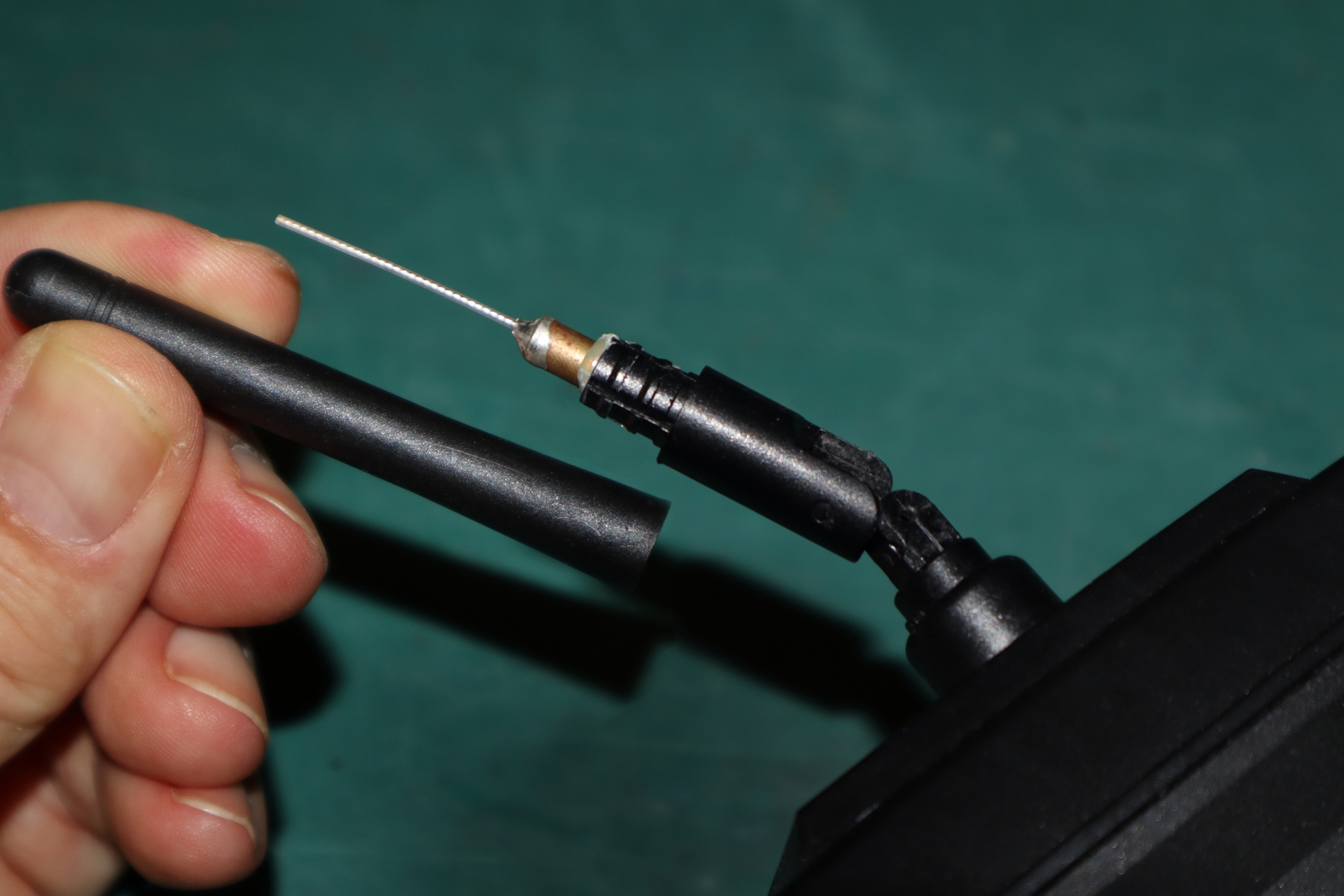

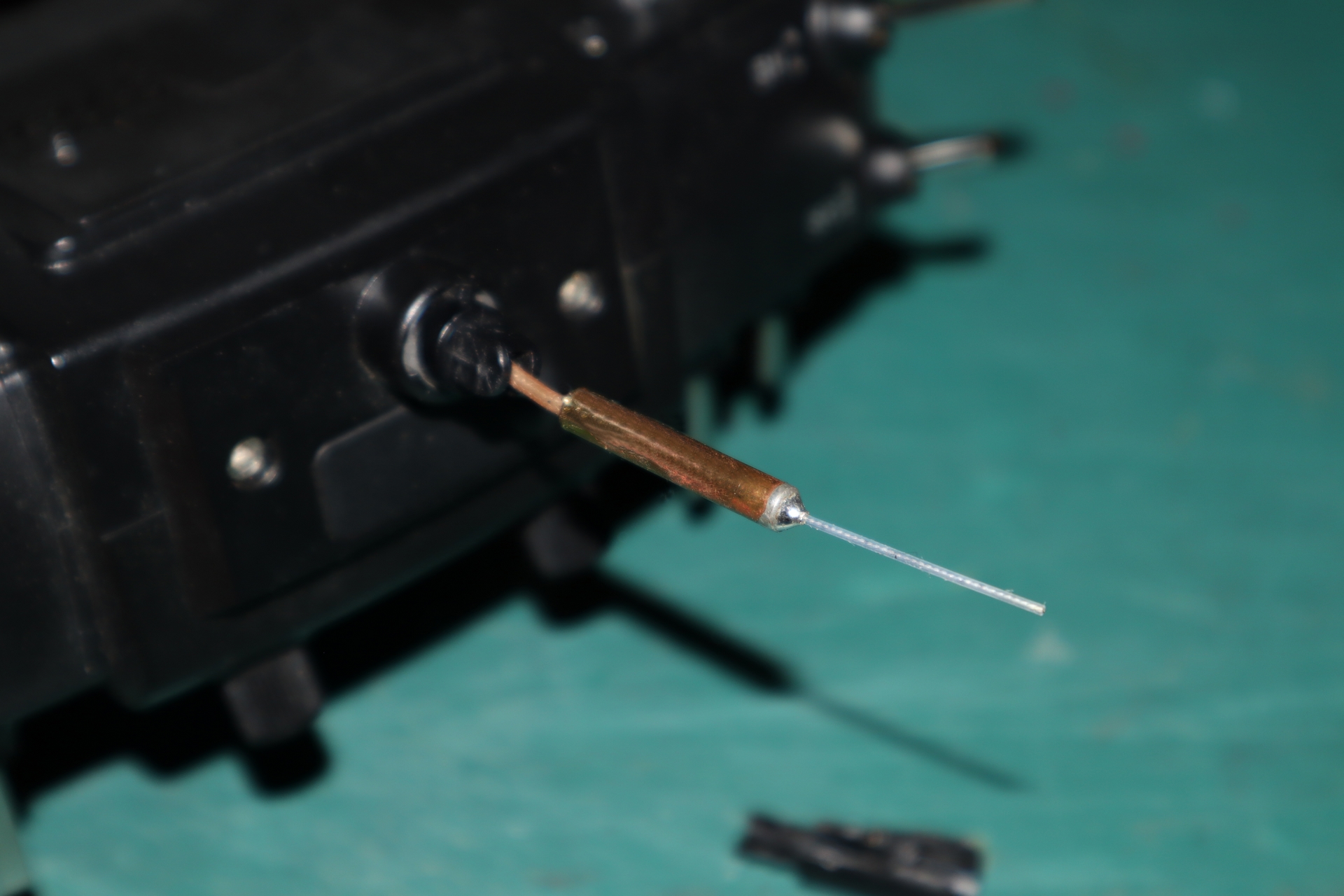

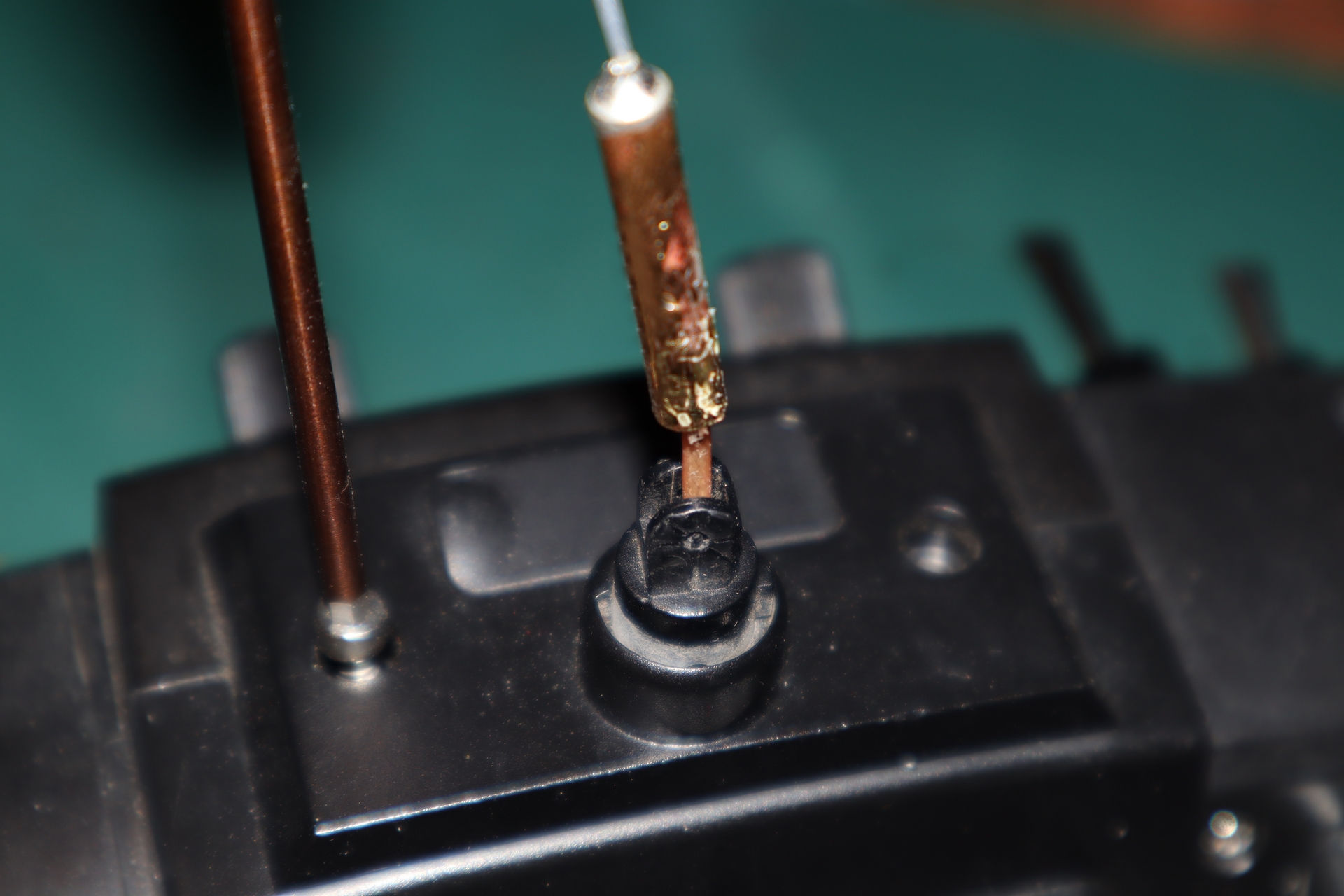

La première étape consiste à retirer la partie haute repliable. Le câble de l’antenne est fixé dessus bien sûr. Le câble de l’antenne est bien souple et libre à l’intérieur de la gaine flexible supérieure. Elle s’enlève après l’avoir contorsionnée à sa base. Après quelques mouvements, la colle qui retenait le caoutchouc cède et il suffit de la tirer vers le haut.

Pince coupante Partie plastique enlevée

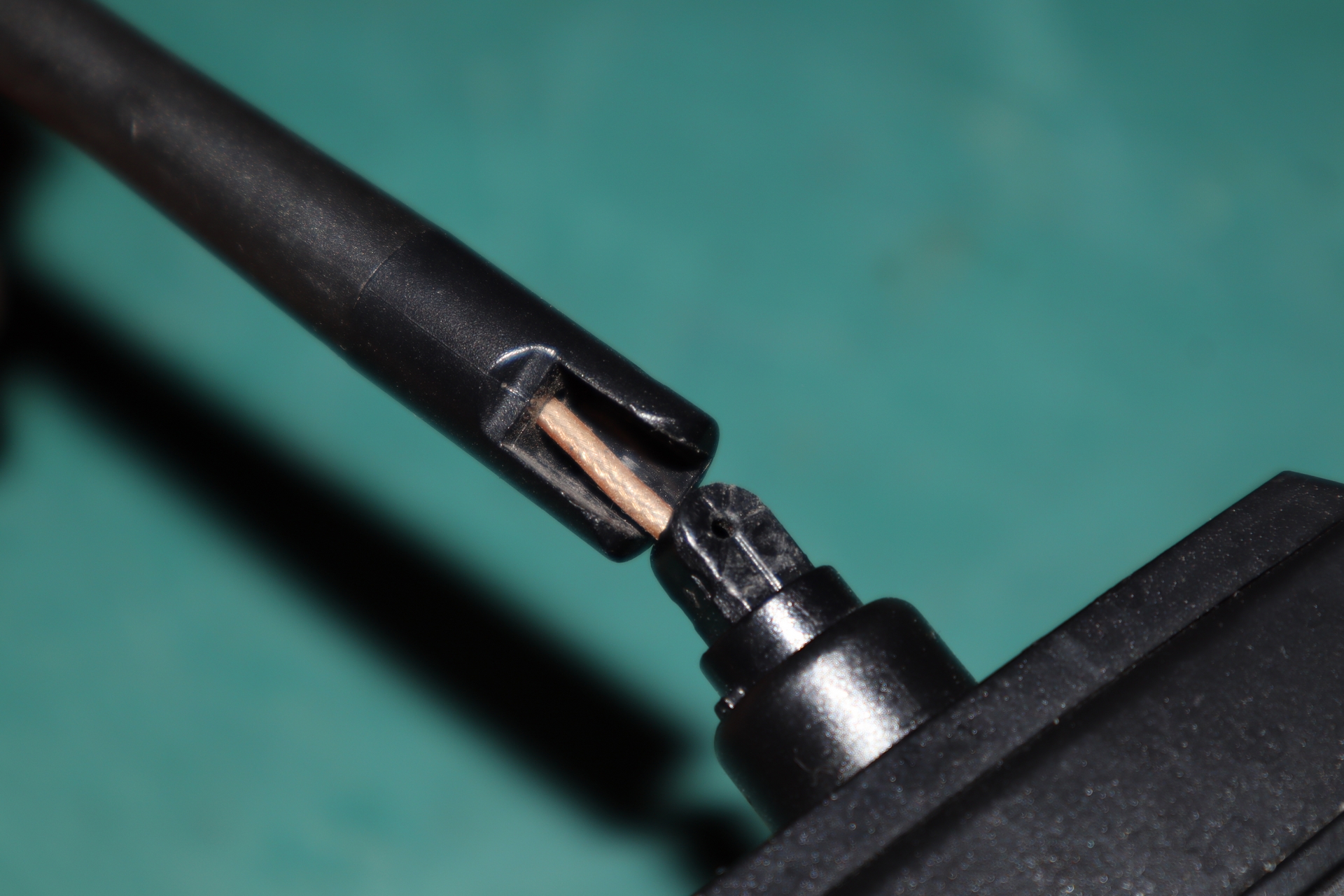

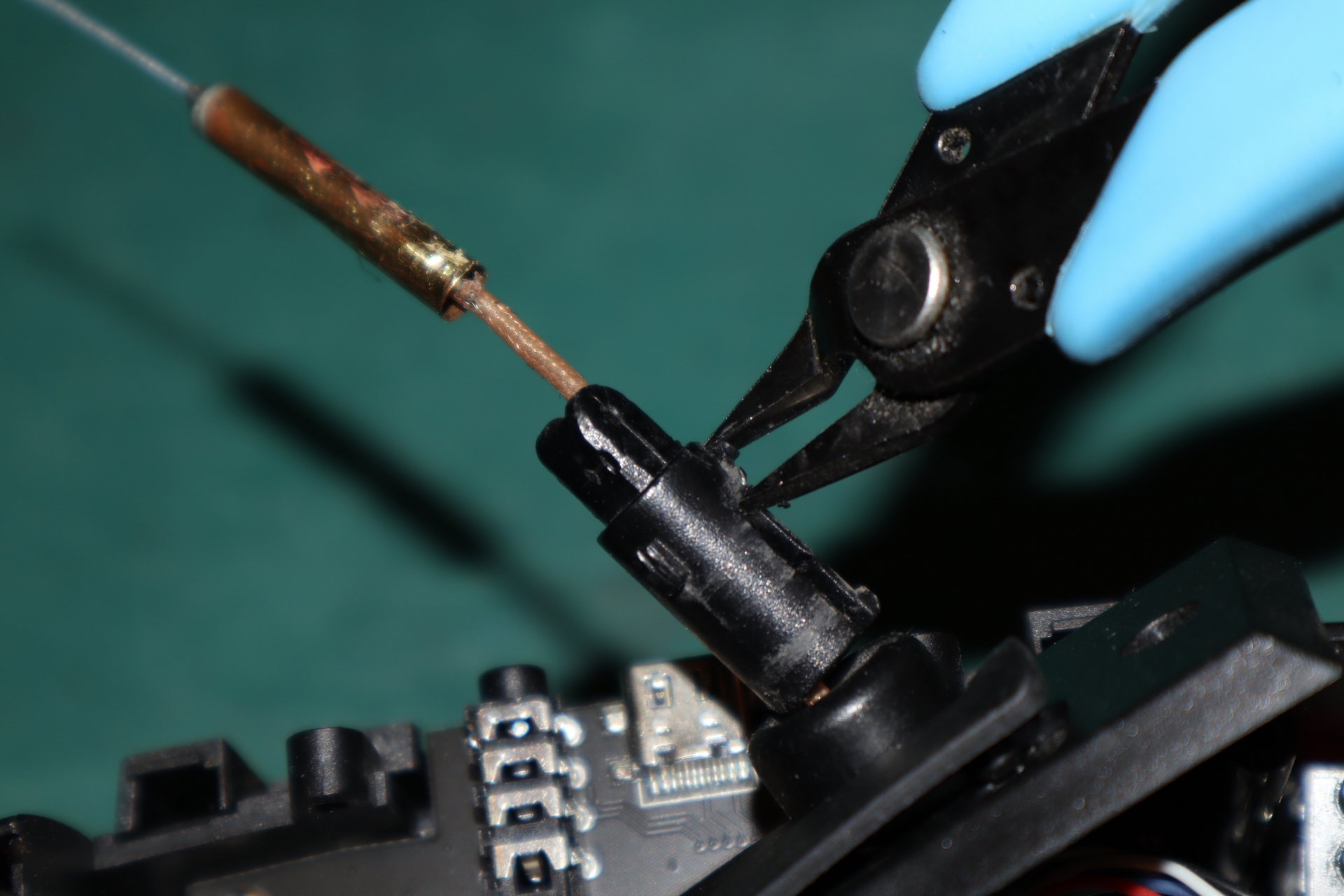

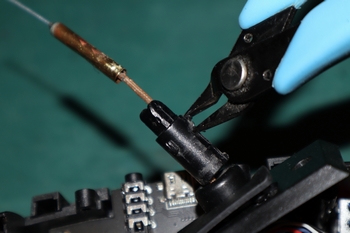

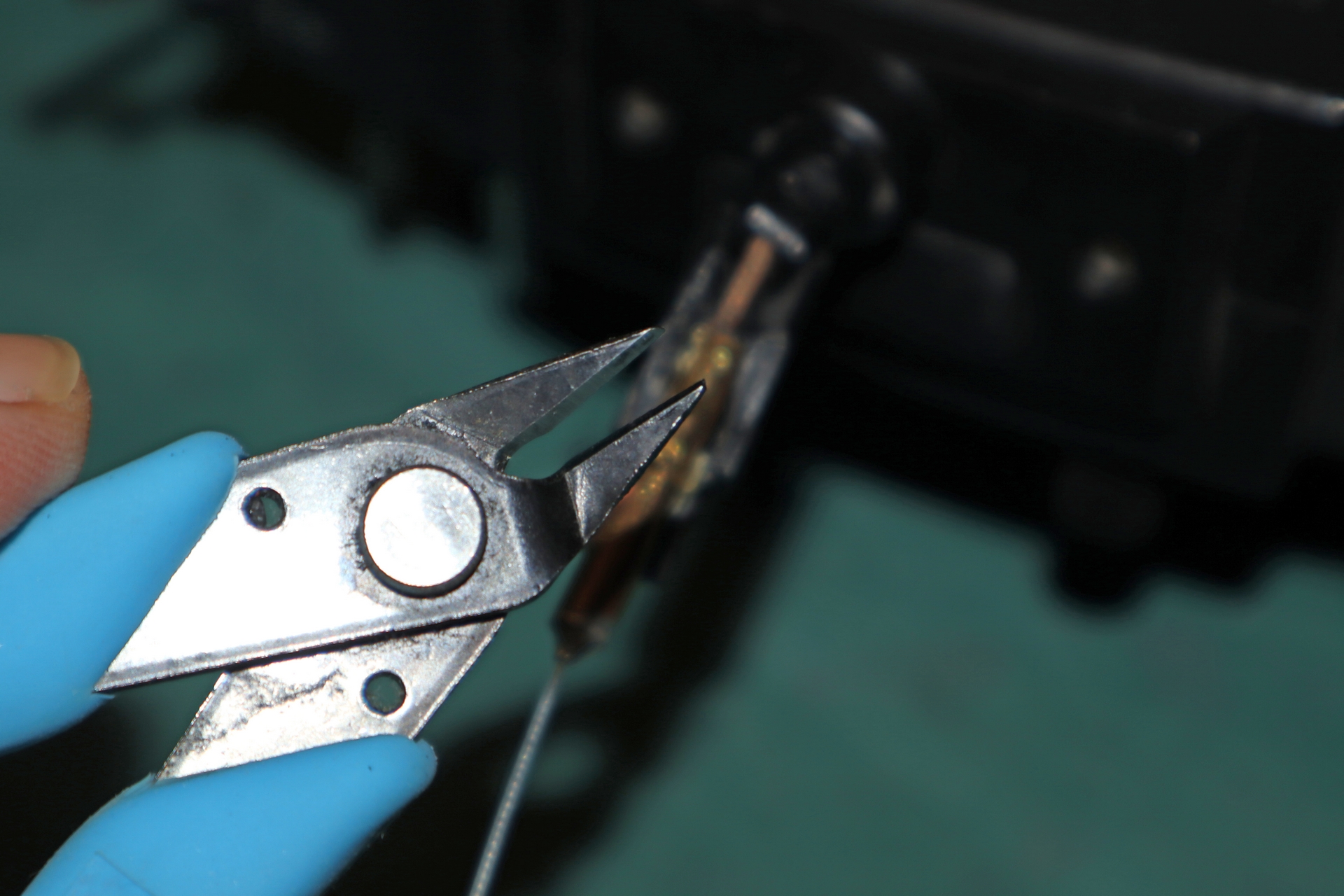

La partie en plastique dur est plus compliquée à enlever car il n’y a pas moyen de la déboîter. Il faut l’ouvrir en la fendant délicatement à l’aide d’une petite pince coupante. Attention à ne pas trop enfoncer les becs de la pince afin de ne pas endommager le blindage.

Décrochage des grips latéraux Ouverture du boîtier

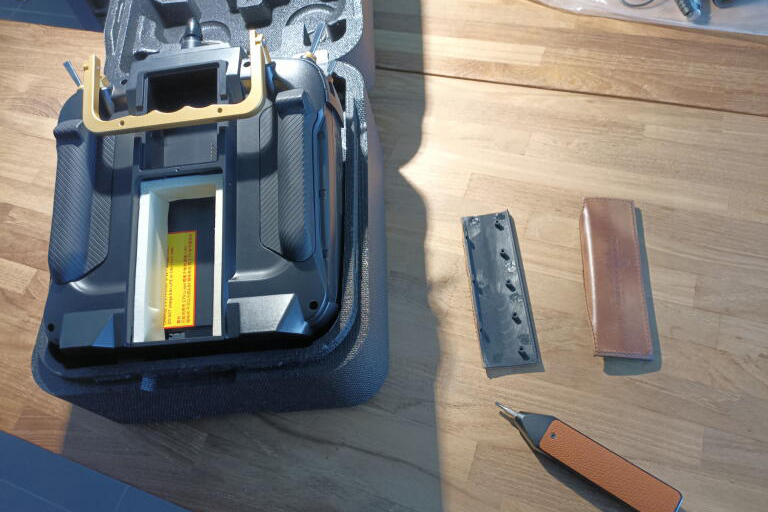

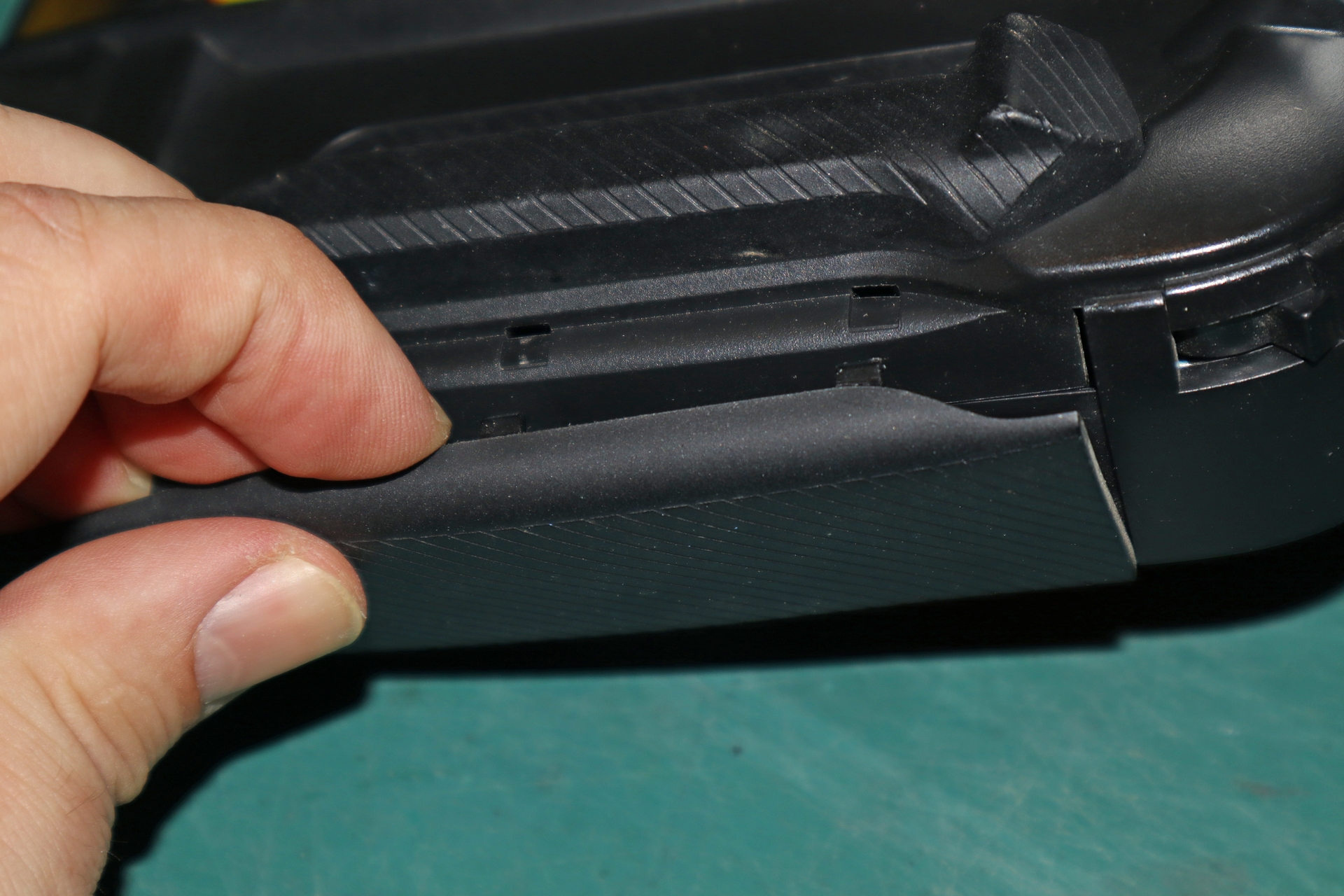

Les grips latéraux sont déboîtés de la partie arrière du boîtier.

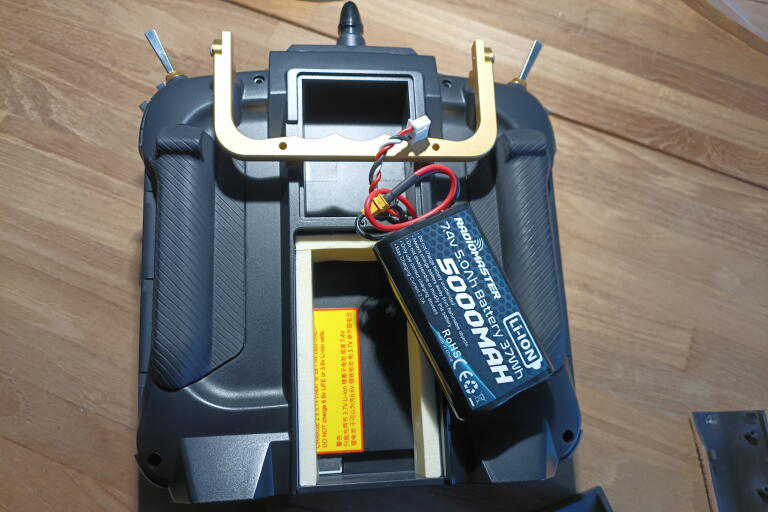

Retrait de la batterie Batterie enlevée

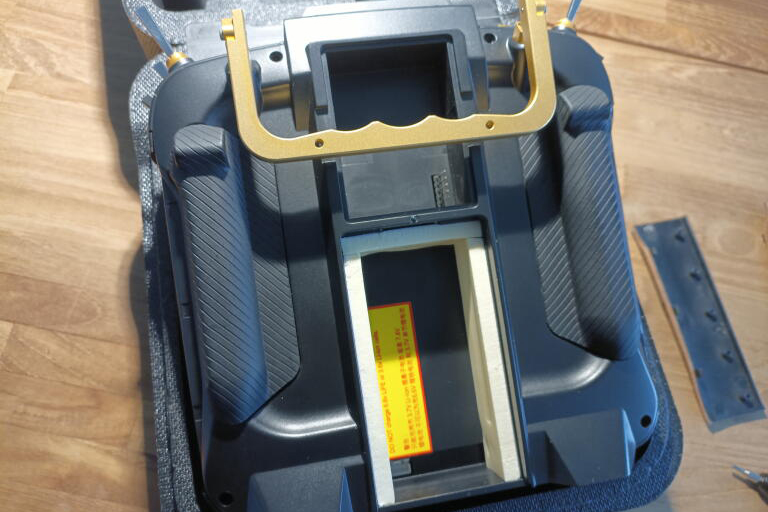

La batterie est débranchée sans arracher son connecteur.

Vis du haut Vis du bas

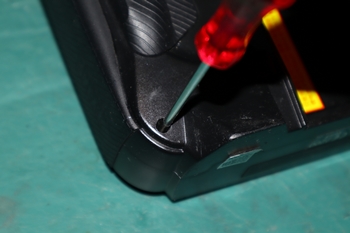

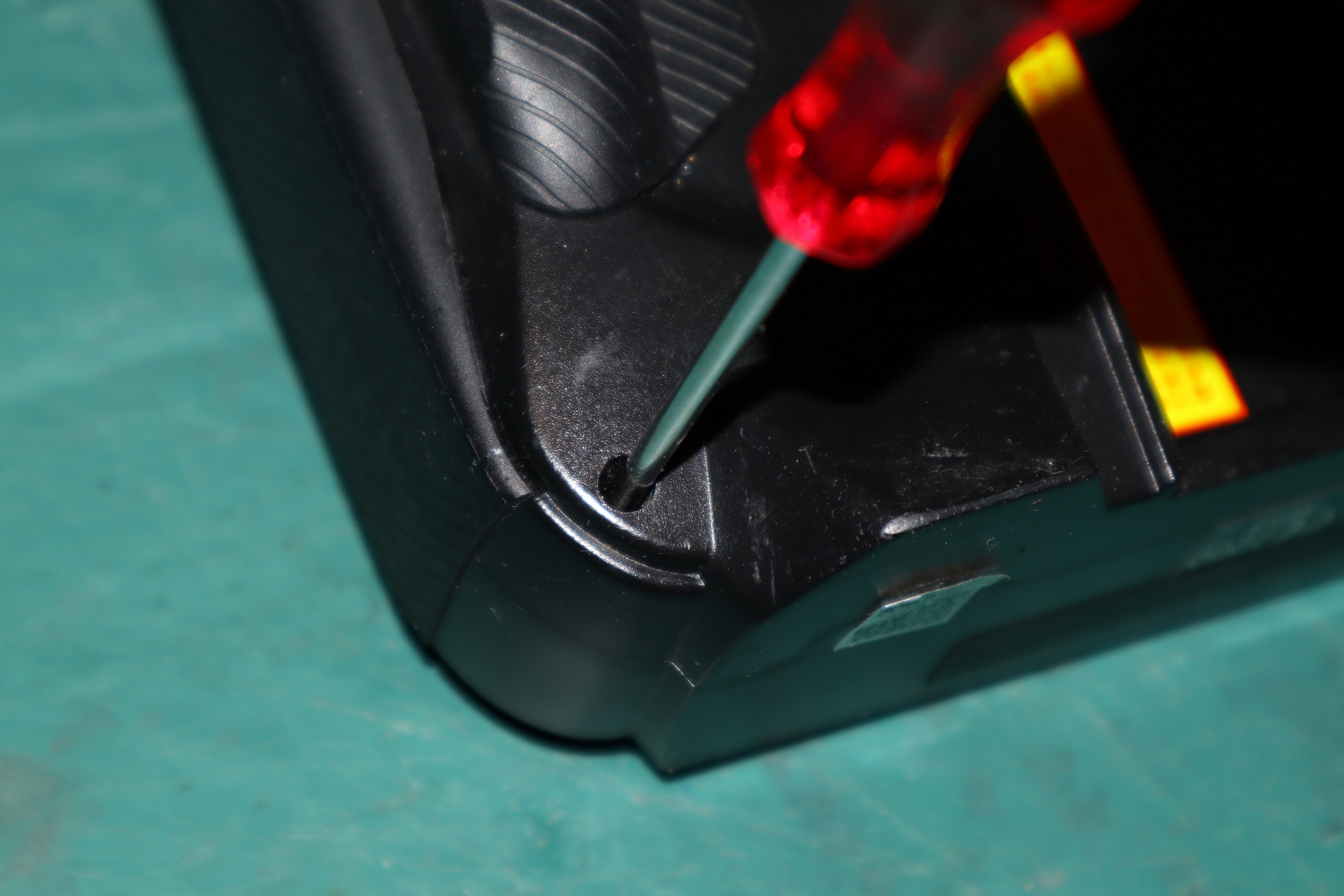

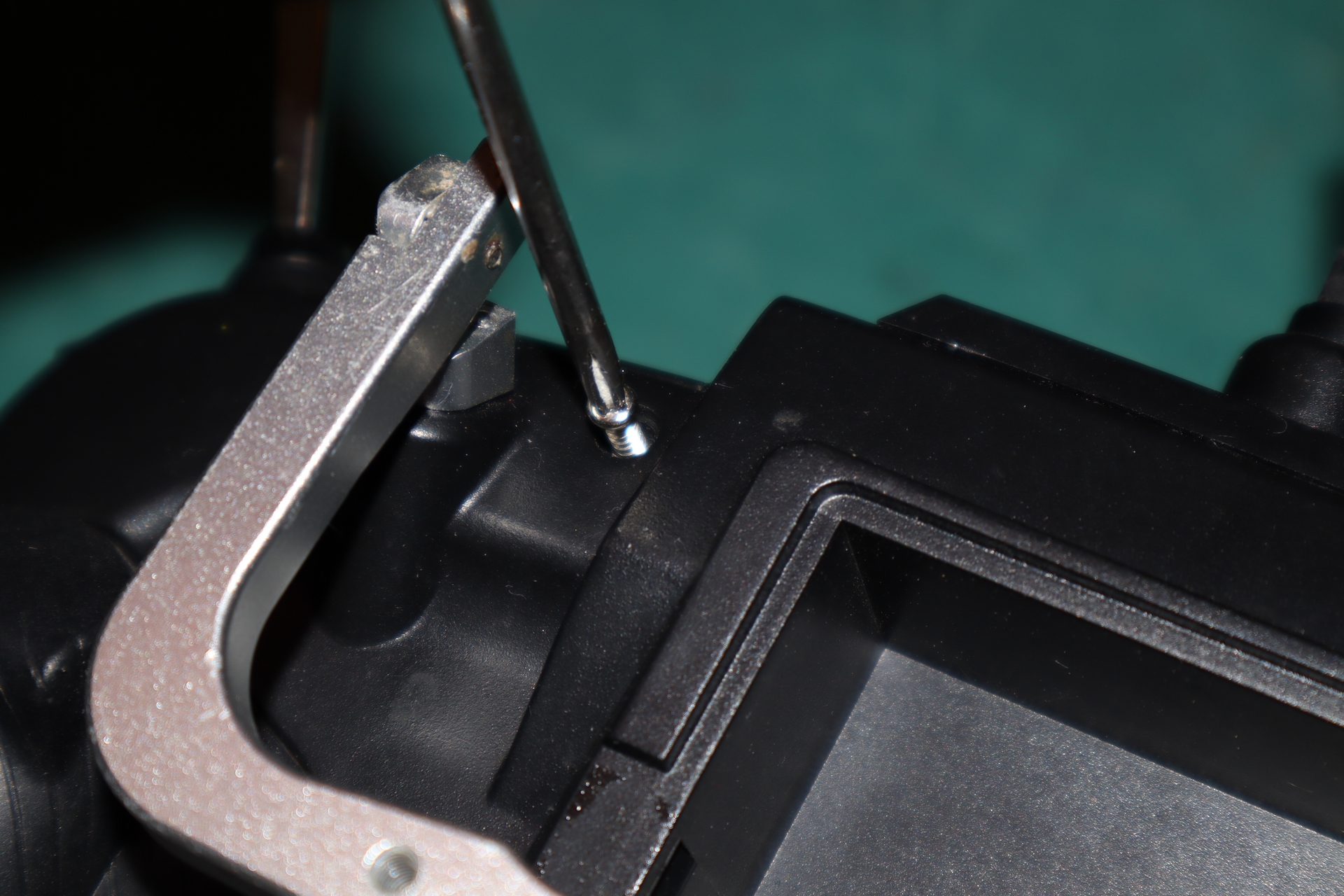

Les 4 vis cruciforme qui retiennent le dos du boîtier sont enlevées. Deux en haut près de la poignée et deux en bas dans les angles.

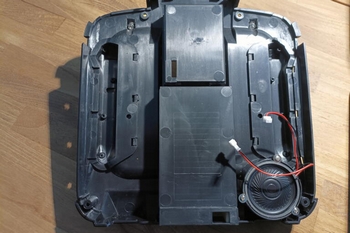

Câblage du haut-parleur Haut-parleur débranché

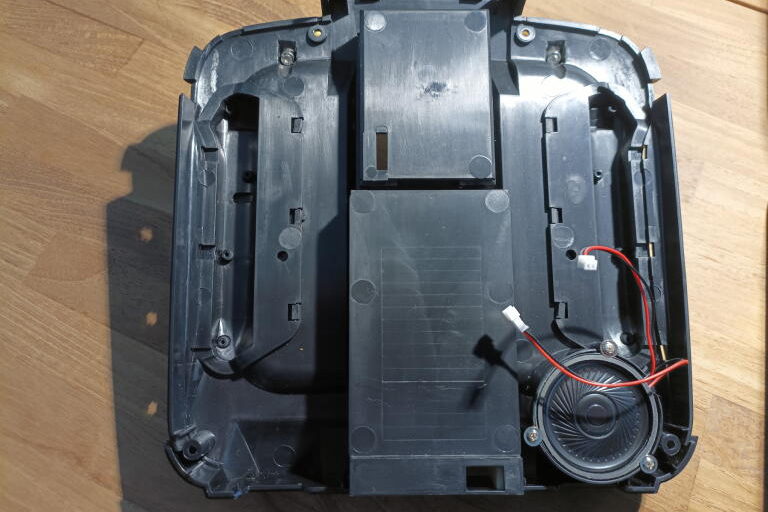

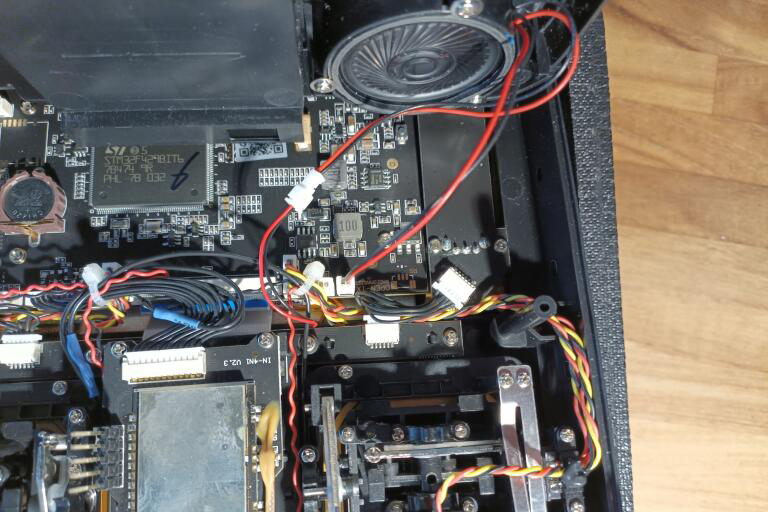

Si votre émetteur est équipé d’un haut-parleur, les deux minuscules prises peuvent être débranchées.

Capot supérieur Capot et outil

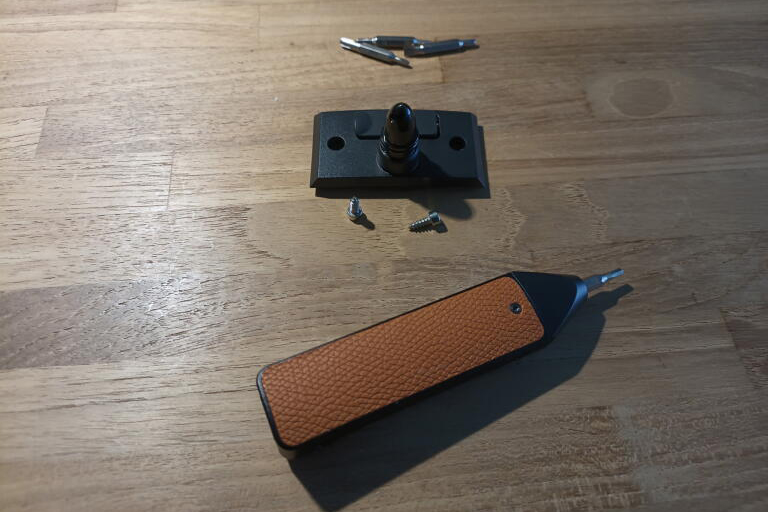

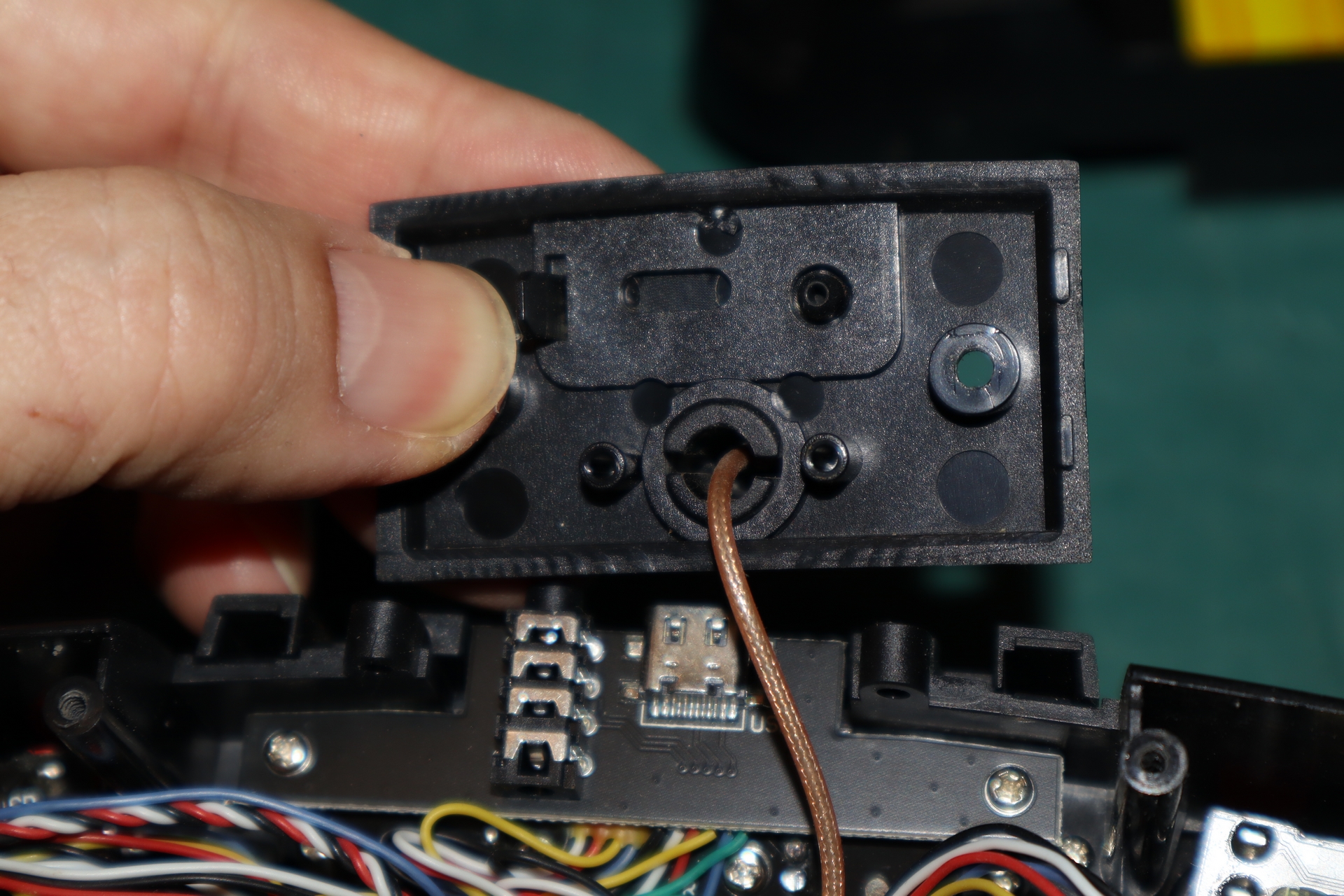

Les deux vis du petit couvercle sur le dessus sont dévissées à l’aide d’une clé Allen.

Capot ouvert Support d'antenne à pincer
Support d'antenne pincé   Support d'antenne sorti

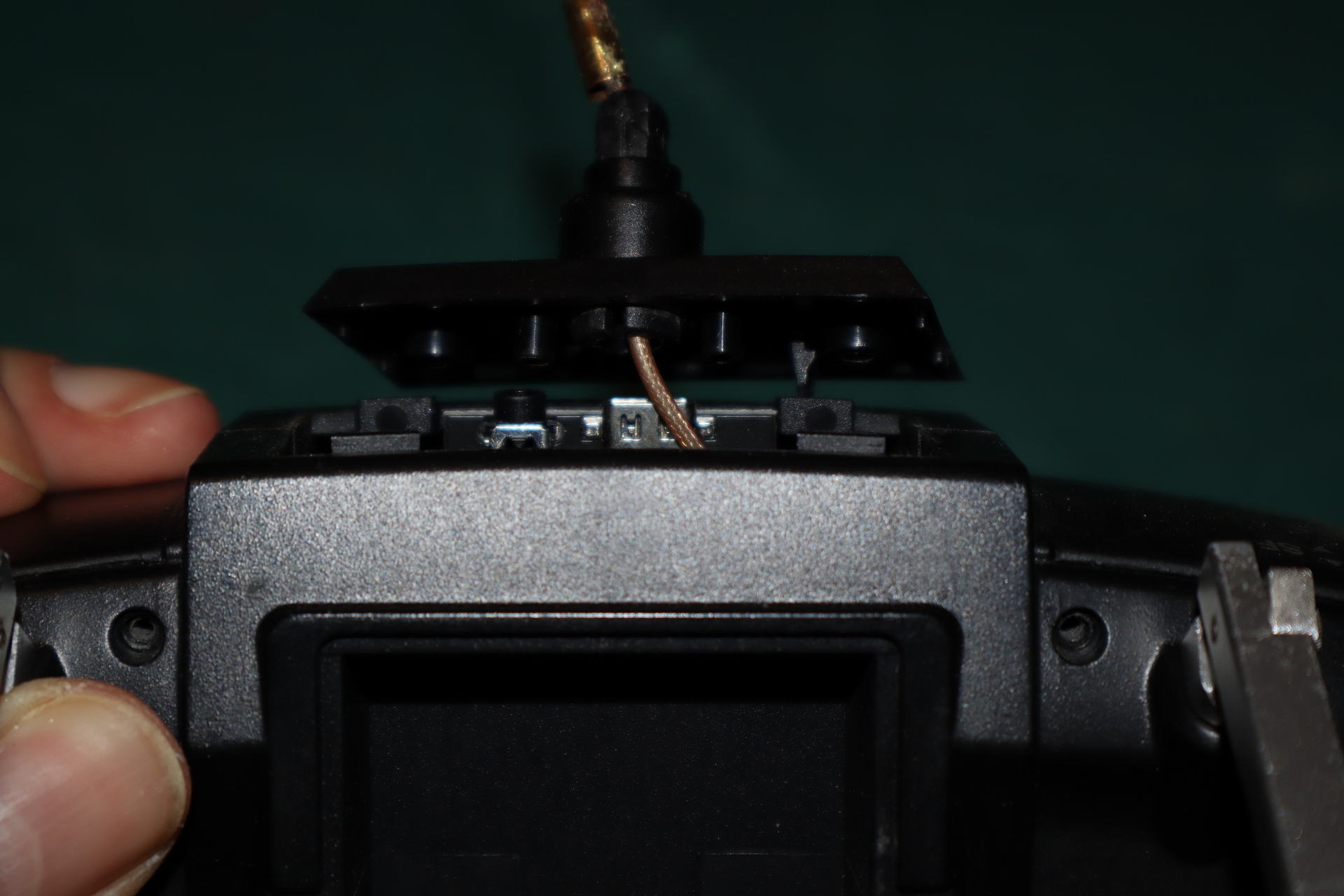

La base du capuchon supérieur est pincée afin de la faire passer à travers le couvercle.

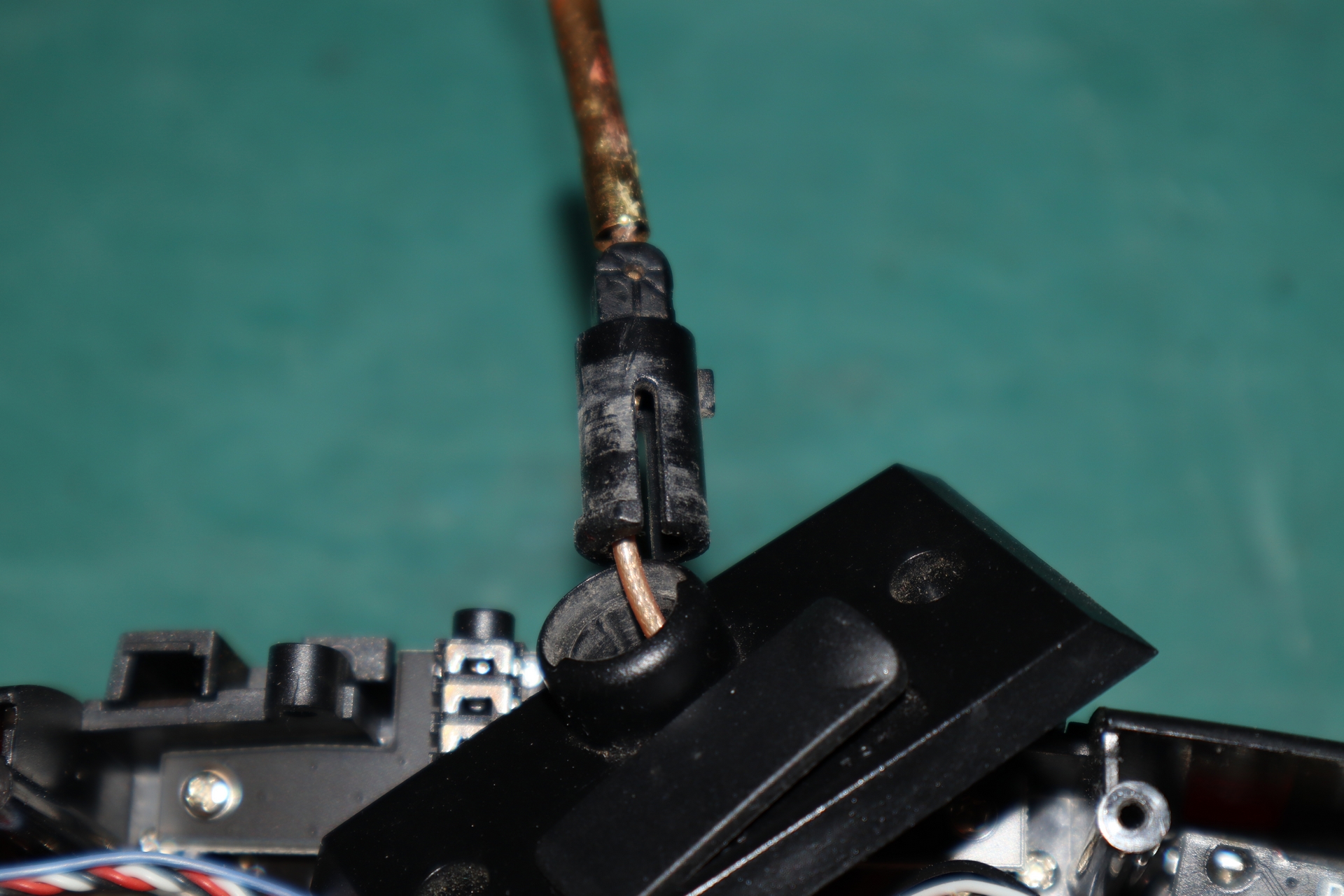

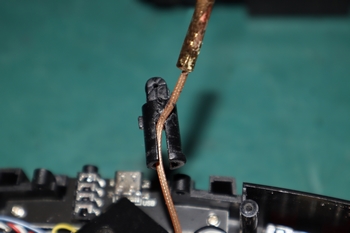

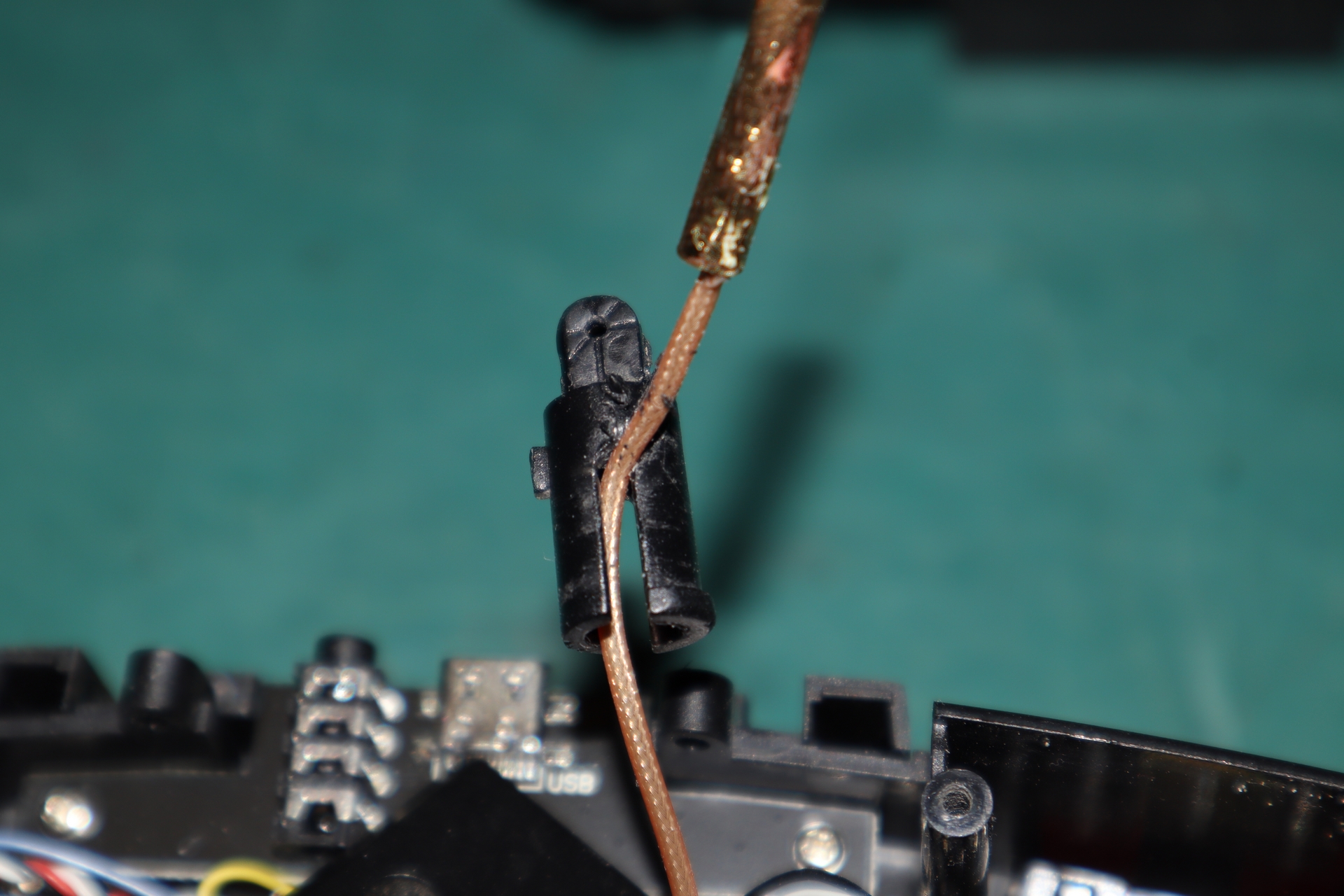

Support d'antenne coupé Antenne sortie de son support fendu

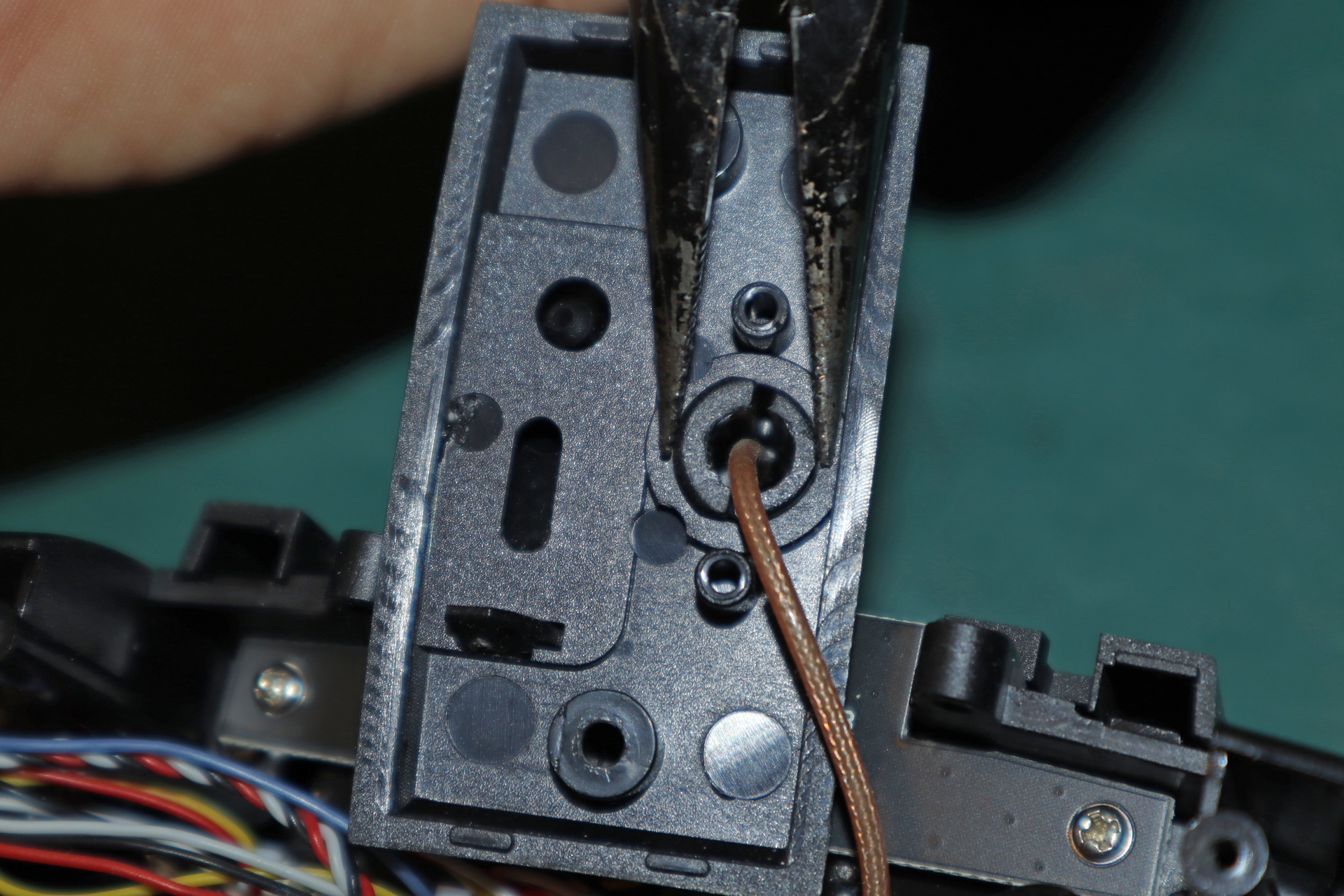

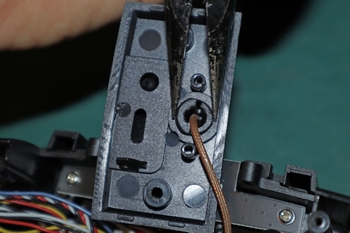

Il faut encore la fendre à l’aide de la pince coupant pour l’enlever complètement.
En détruisant ce morceau de plastique, ça permet de ne pas débrancher le connecteur de l’antenne, sur le module d’émission, et donc de conserver la colle genre néoprène qui sécurise, déposée d’origine en usine… Mais après ce n’est pas grave non plus de la débrancher.

Gaine thermo FIxation de l'antenne à l'intérieur
Collier Rislan   Antenne immobilisée

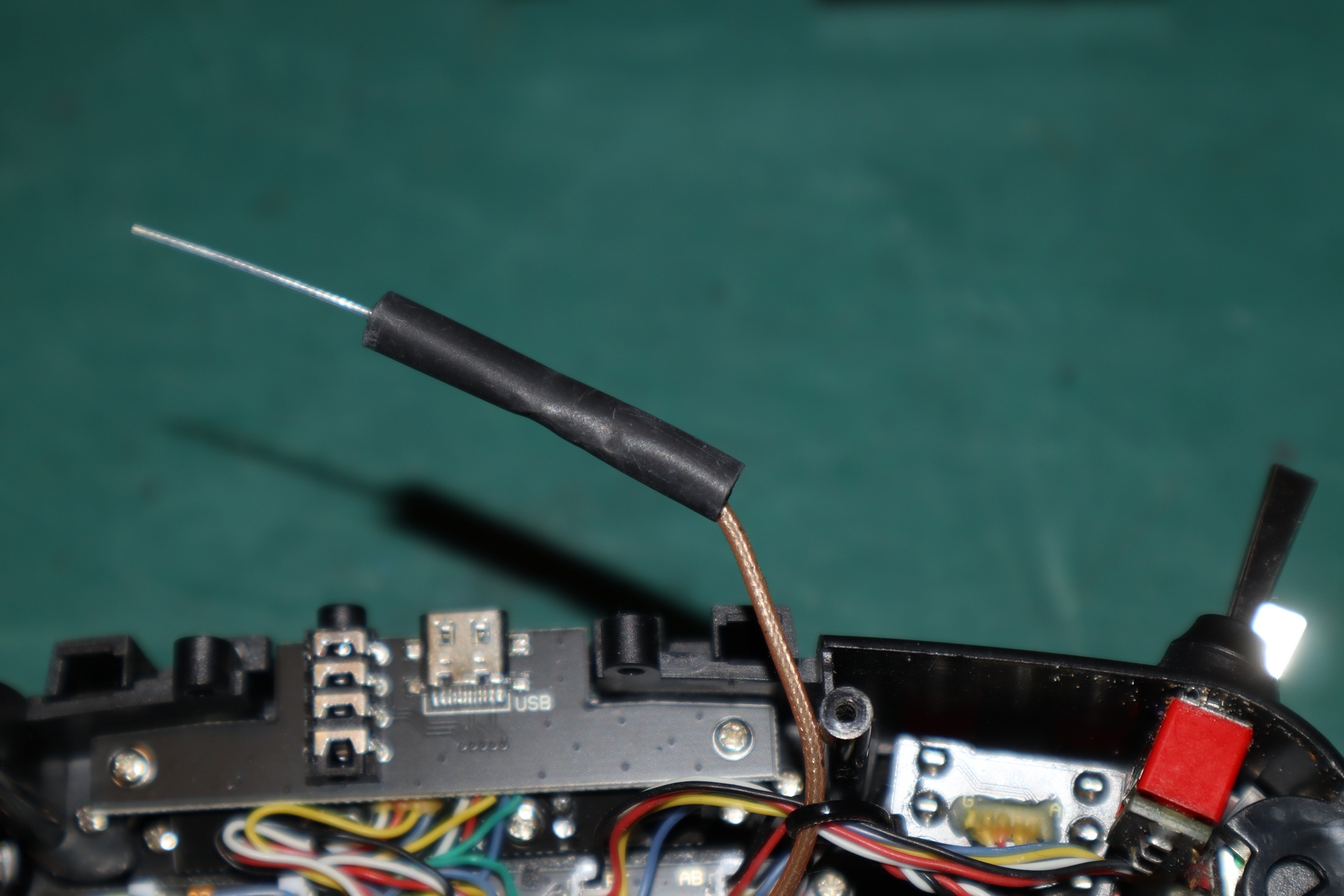

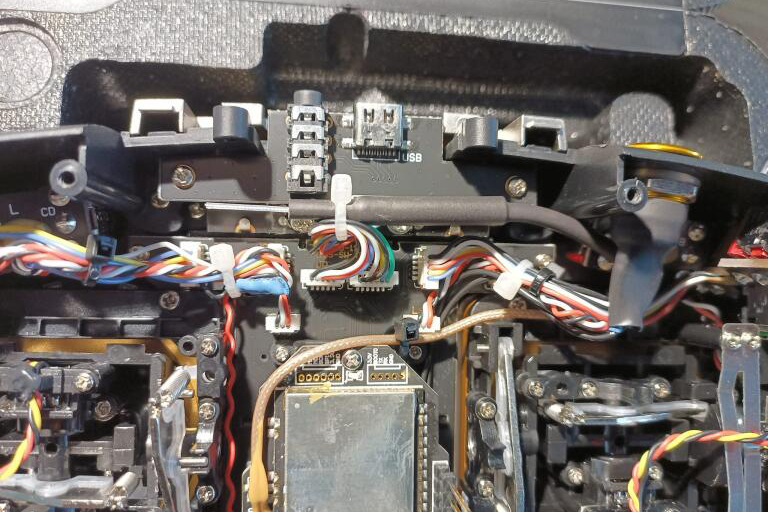

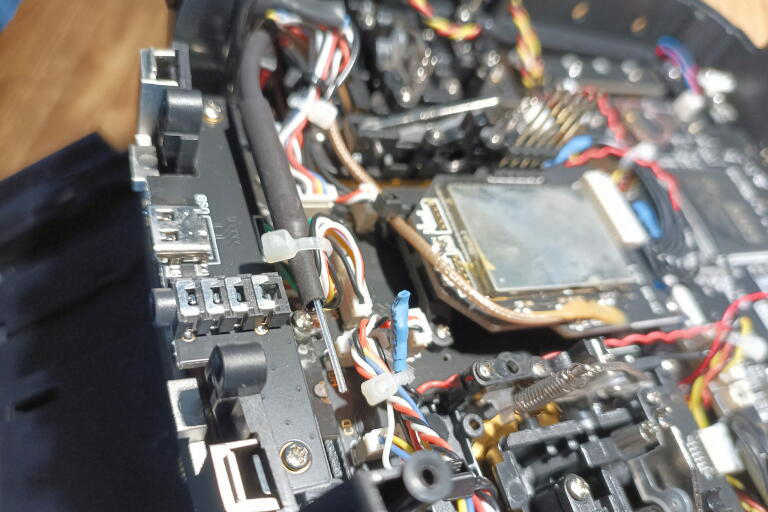

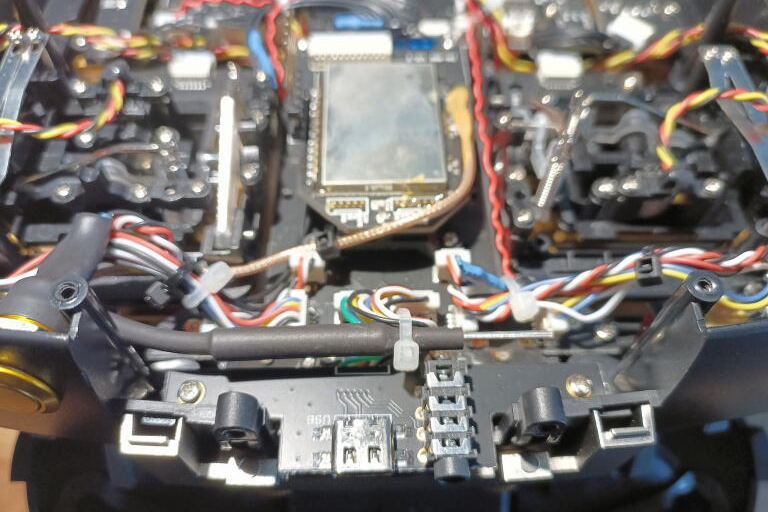

L’antenne reçoit alors 2 petits morceaux de gaine thermo pour isoler sa base. Elle est ensuite fixée avec un petit collier Rilsan.

Cône de protection

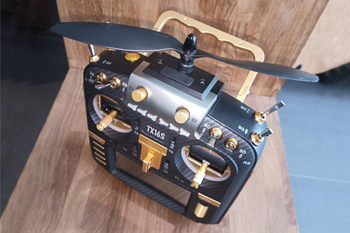

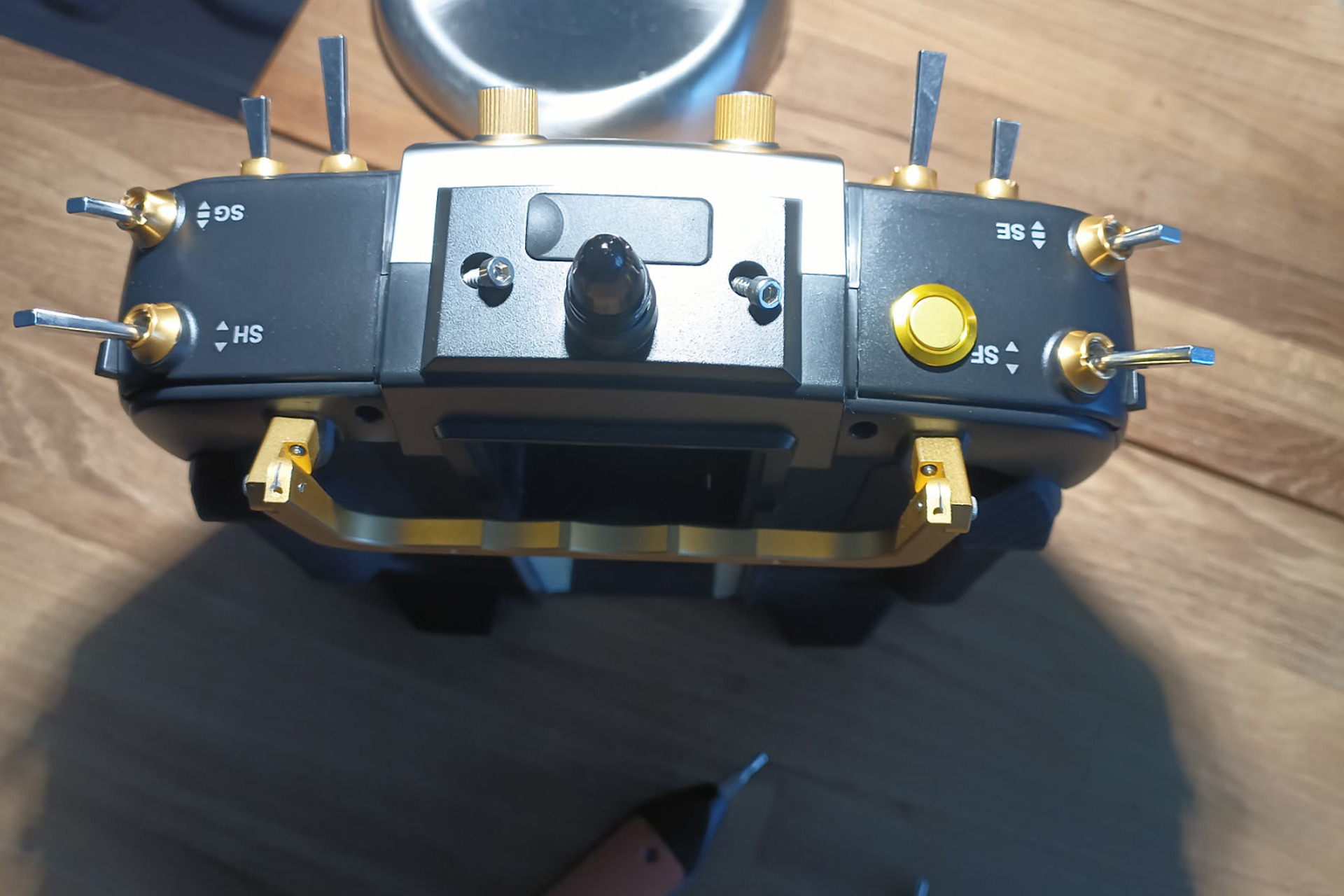

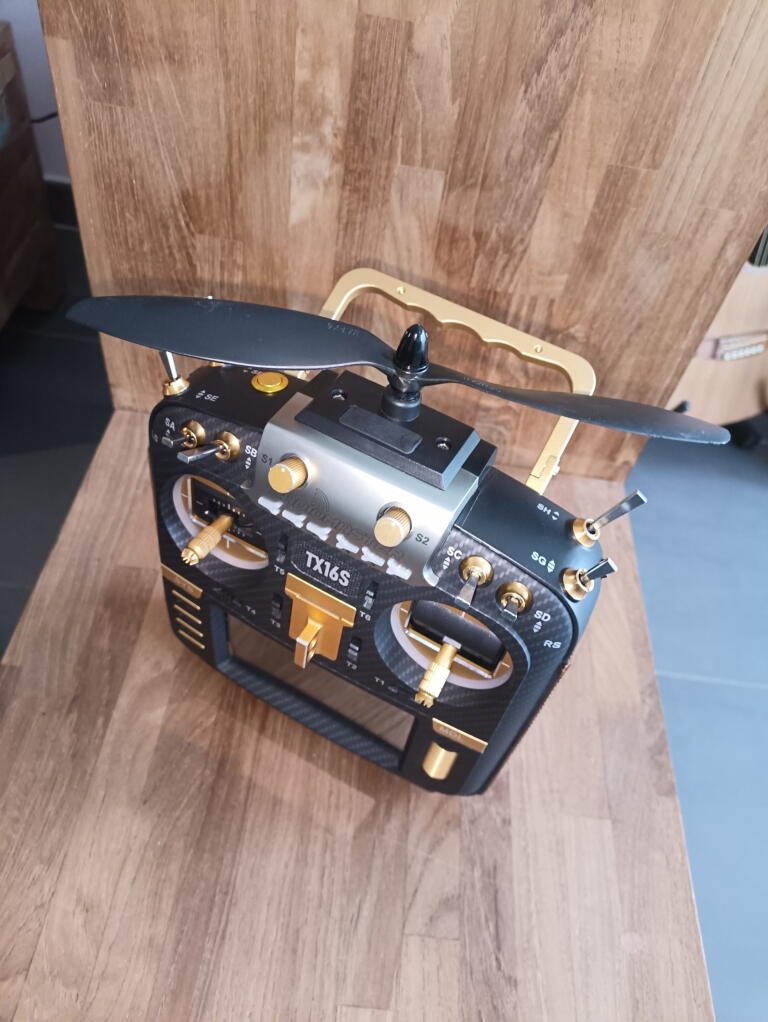

Voilà, c’est tout. Il ne reste plus qu'à refaire le film à l’envers et trouver un petit bouchon pour éviter les courants d’air. J’ai utilisé un cône d’hélice en alu, collé dans le trou avec un filet de cyano black ce qui permet encore de le dévisser, si je veux y mettre une hélice !

Ça fait 20 ans que la FF9 est montée à l’identique avec son module Assan, et ça marche impec !
