Présentation : Serge Romani

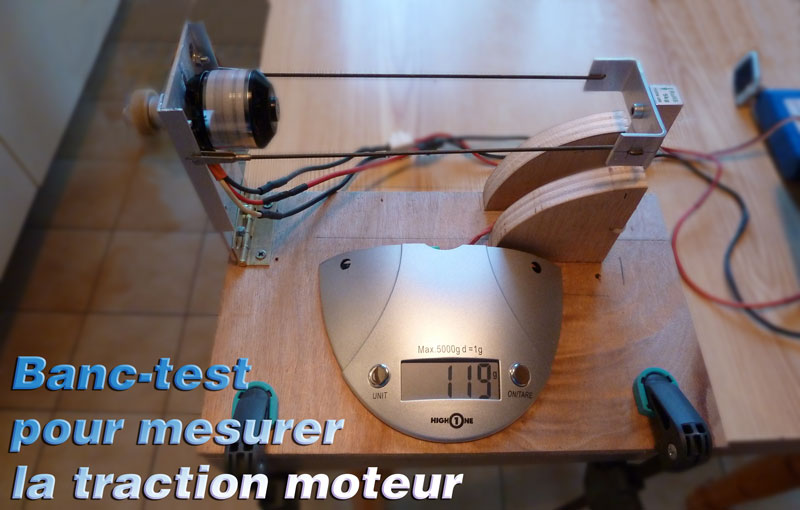

Les données constructeur sont parfois fantaisistes, et on a souvent envie de connaître les caractéristiques précises d'un ensemble de motorisation. Ce banc-test à fabriquer soi-même pour quelques euros permet d'obtenir la traction d'un équipement, et de l'optimiser.

J'avais confectionné un premier banc de mesures qui répondait tout à fait à mes demandes, mais à chaque fois, il fallait prendre la balance de la cuisine et le mettre en œuvre dans le garage. Ce n'était pas très pratique et même assez encombrant.

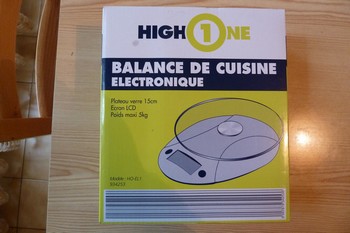

Le premier essai était un peu encombrant...	La balance premier prix utilisée.

J'ai vu qu'il en existe un chez Hobby King mais il coûte 51 $. Ce n'est pas très cher mais quand on peut le faire soi-même pour un prix plus faible, c'est encore mieux.
J'ai acheté une balance de cuisine premier prix et je l'ai ouverte pour comment c'était fait à l'intérieur. En fait, c'est tout simple : il y a la partie électronique avec l'écran, les boutons de mise en marche et la tare ainsi que le pile, et d'un autre côté le pièce où l'on fait pression qui mesure le poids.
J'ai coupé la balance en deux afin de conserver l'écran et les boutons. J'ai rallongé les fils et mis une prise pour pouvoir démonter, au cas où...

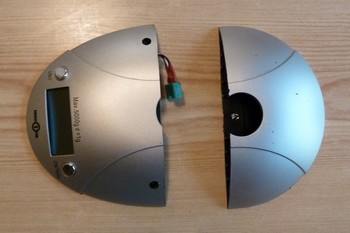

La balance a été coupée en deux. La partie avant avec les boutons est conservée telle quelle. Le capteur de pression est séparé pour être monté à la verticale.

Ensuite, le montage se fait en fonction des matériaux que vous avez sous la main.

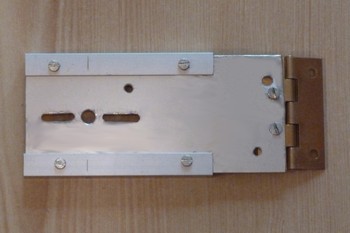

J'ai pris une plaque d'alu de 2 mm d'épaisseur, mesurant 5x12 cm pour le support moteur. Elle est rainurée afin de pouvoir y mettre n'importe quel moteur. On peut aussi prendre un morceau de contre-plaqué. La hauteur de l'axe moteur est à 9 cm du plan de travail. On peut faire varier cette cote. Je suis obligé de placer mon banc en bord de table afin que l'hélice puisse tourner. Une 8''x4'' ne passe pas. Une hauteur d'axe de 12 à 14 cm serait peut-être préférable. Le point principal à respecter est de mettre la pièce qui mesure la pression à la même hauteur que l'axe.
Cette plaque est articulée sur une charnière achetée en «  bricaillerie ». J’ai mis deux morceaux de cornière alu pour raccorder les chapes,

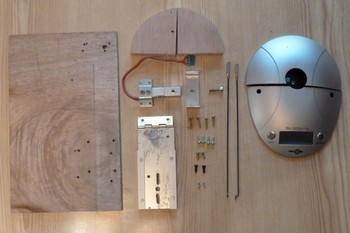

Quelques morceaux de contre-plaqué servent pour la base et les supports du capteur. Une plaque en alu est perforée avec des trous oblongs pour y adapter toutes sortes de moteurs. Elle est articulée à sa base par une charnière.

Deux pièces en quart de rond (c’est plus joli) supportent le détecteur de poids et une pièce en U pour raccorder les deux tiges de report d’effort. Ces deux tiges sont des rayons de vélo coudés en baïonnette d’un coté, avec une chape de l’autre (le filetage des rayons de vélo fait juste la taille pour les chapes ).
La plaque support qui repose sur le chantier est en contre-plaqué de 10 mm mesurant 25x15 cm (en fait c'est une chute qui faisait cette taille).

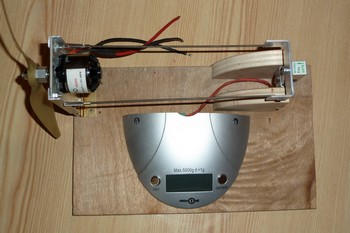

Le capteur de pression de la balance est placé à la même hauteur que l'axe du moteur. Les efforts sont repris par 2 rayons de vélo.

Après, libre cours à votre imagination... On peut associer un compte-tours et un wattmètre pour avoir toutes les données afin de choisir l’hélice et le contrôleur qui vont bien,
Amusez-vous bien.

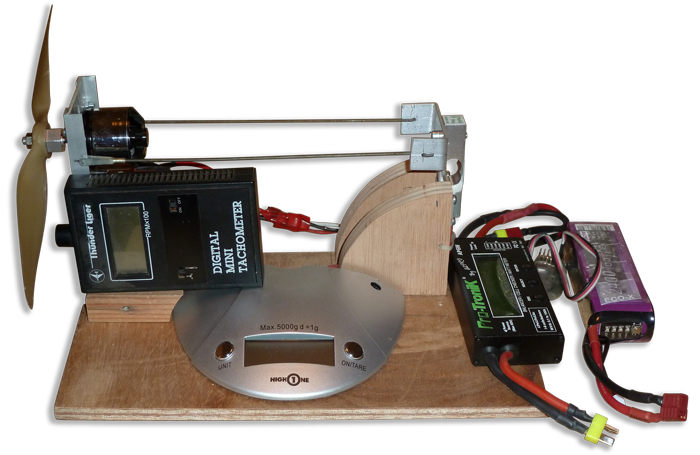

Pour des mesures encore plus précises, il est possible d'ajouter un wattmètre et un compte-tours.

Contacter l'auteur : serge-romani@jivaro-models.org
