Règle à
imprimer
et à
découper


Mesureur
de débattements

Un outil indispensable

Présentation : Laurent Berlivet

Ce petit instrument tellement pratique est d'une réalisation simple et rapide, inversement proportionnelle aux services qu'il rendra. Il doit donc immérativement avoir sa place dans l'atelier.

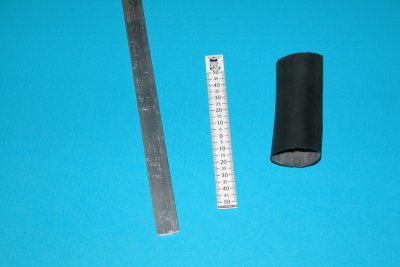

Il ne faut vraiment pas grand-chose pour pouvoir réaliser ce petit outil pratique.

Matériaux
Il suffit d'aller faire un saut au brico-machin du coin et d'acheter un morceau de plat d'aluminium de 15 ou 20 mm de large, en 2 mm d'épaisseur. Pendant que vous y êtes, faites un crochet vers le rayon adhésifs et acheter un rouleau de double face pour moquette.
Pour les graduations, vous n'avez qu'à imprimer celui qui figure à l'échelle sur cette page.

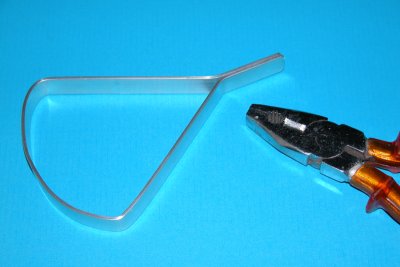

Une pince est utilisée pour plier l'alu. Ne pas forcer dans les angles pour ne pas rendre le matériau cassant.

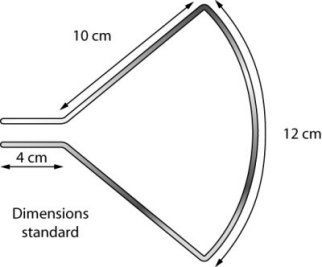

Les dimensions peuvent être adaptées à l'échelle de vos avions...

Réalisation
Couper un morceau de 40 cm de long dans la barre d'alu, ébarbez les extrémités avec une lime fine et pliez-le tout aux dimensions indiquées. Les angles ne doivent pas être trop marqués afin de ne pas afaiblir l'aluminium. Coller les patins en mousse ou en chambre à air, à la fois pour éviter à l'intrument de glisser mais également pour ne pas détériorer la finition du modèle.
Coller la règle graduée avec l'adhésif double-face.

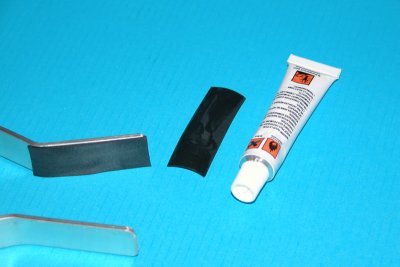

Des patins anti-dérapants sont collés côté "pince" de l'intrument (mousse ou chambre à air).

La feuille graduée est collée avec une bande d'adhésif double-face

Utilisation
Positionner l'instrument sur la partie fixe jusqu'à effleurer la gouverne, au niveau de sa partie la plus large. Déplacez-le de manière à ce que le zéro corresponde au neutre de la gouverne (il peut être nécessaire de le déformer légèrement).
Il ne reste plus qu'à affiner les débattements de chaque gouverne.

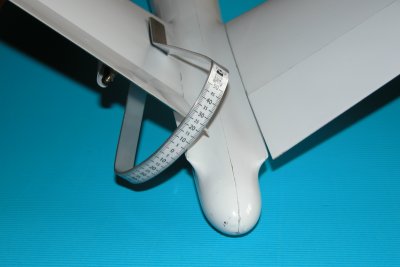

Placer l'instrument de manière à aligner le 0 et le neutre de la gouverne.

La mesure est bien sûr effectuée là où la gouverne est la plus large.

Evidemment, les "réducteurs fous" ou les "p'tits grossistes" pourront trouver que la taille de l'instrument n'est pas adaptée à leur modèle. Rien ne vous empêche de changer ses dimensions.

Le complément indispensable d'un lecteur

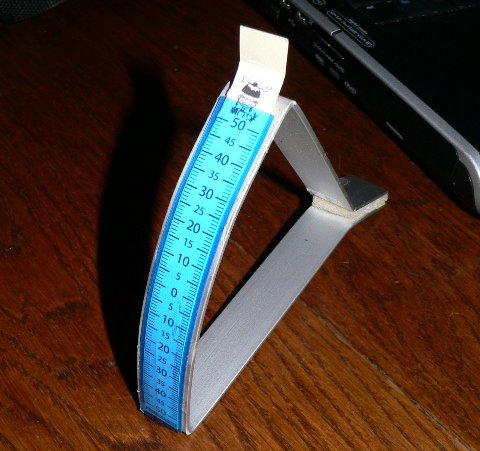

"J'ai réalisé le "Mesureur de débattements" et il est vraiment pratique. J'ai simplement fait une modification en ajoutant une gaine thermo pour faire coulisser la règle graduée et ainsi bien positionner le zéro.
Je vous joint une photo.
Merci pour votre site et bons vols !"

Eric Pinchon


Contacter l'auteur : laurent@jivaro-models.org
